Волокно, сохраняющее поляризацию, имеет важное значение в волоконной оптике, поскольку стандартные волокна случайным образом искажают состояние поляризации света из-за внутренних напряжений и несовершенств, что создает критические проблемы в приложениях, где информация кодируется в поляризации или где производительность системы, например, в волоконно-оптических гироскопах, когерентной связи и распределении квантового ключа, зависит от сохранения стабильного и известного состояния поляризации от источника до детектора.
Что такое поляризация волокна?

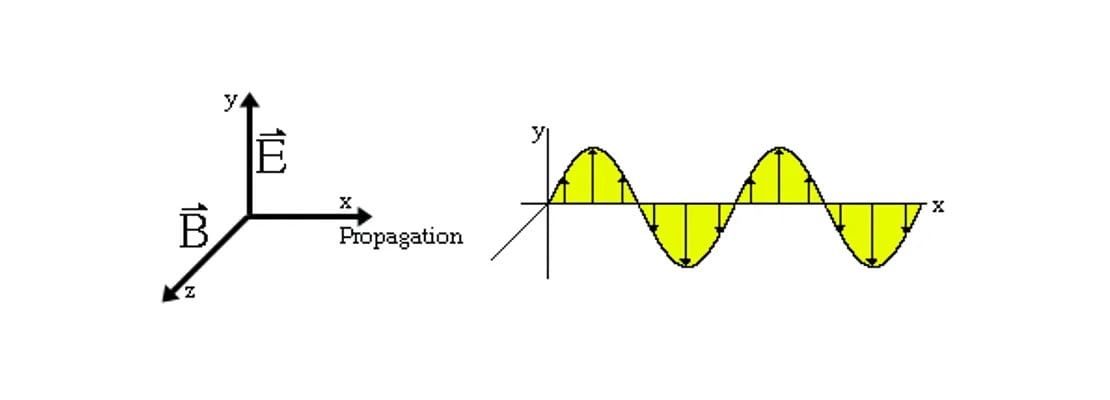

При распространении световой волны через точку пространства её фундаментальная природа как поперечной электромагнитной волны определяется взаимно перпендикулярными, осциллирующими векторами электрического и магнитного полей, обозначаемыми как E и B соответственно, которые расположены в поперечной плоскости, ориентированной под прямым углом к направлению распространения. Сигнал поляризованной световой волны улавливается специфическим поведением этих полей, в частности, путём, проходимым во времени направлением и амплитудой осциллирующего электрического поля. Хотя волна состоит из обеих компонент, её поляризационные свойства удобнее всего описывать, изучая колебания её электрического поля E, поскольку этот вектор оказывает основное влияние в большинстве оптических взаимодействий, хотя эффекты света также можно сформулировать в терминах его магнитного поля.
Это приводит к классификации света на основе его вибрации: поляризованный свет возникает, когда колебания волны ограничены одним определенным направлением в плоскости, например, строго вверх и вниз, тогда как неполяризованный свет характеризуется вибрациями, происходящими во многих быстрых и случайных направлениях в нескольких плоскостях одновременно, например, комбинация вверх/вниз и влево/вправо.
Структура и тип волокна, сохраняющие поляризацию

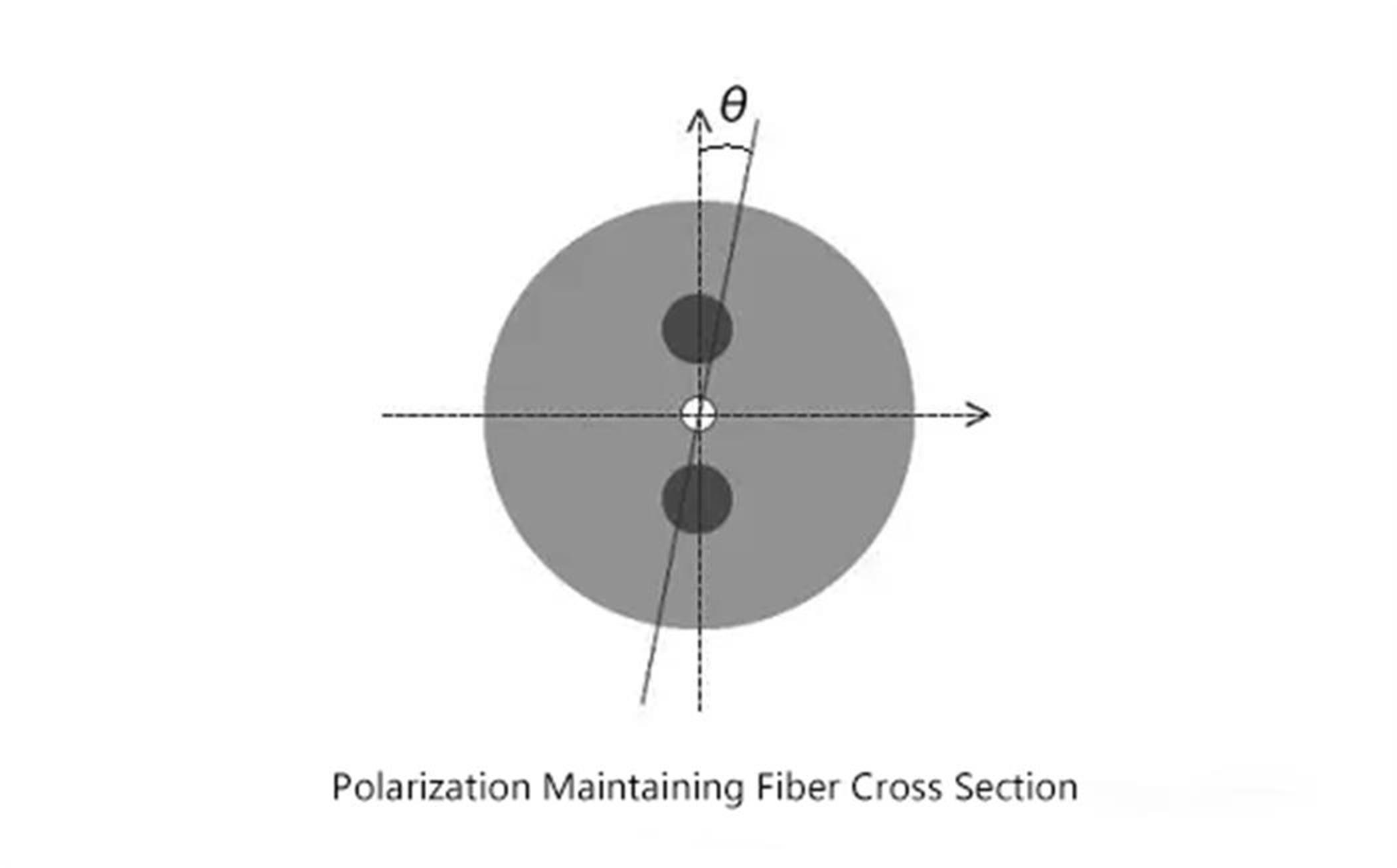

Структура волокна PM
Теоретически оптическое волокно с идеально круглой сердцевиной и симметричной структурой не должно обладать двойным лучепреломлением, что позволяет сохранять состояние поляризации света на протяжении всего распространения. Однако на практике обычные волокна неизбежно испытывают внутренние напряжения в процессе производства и подвергаются воздействию внешних сил, таких как изгиб и давление, что приводит к геометрическим дефектам, таким как неравномерная толщина. Эти факторы вызывают двойное лучепреломление, то есть волокно приобретает две различные оптические оси с разными показателями преломления. Следовательно, при прохождении света по стандартному волокну любое внешнее воздействие, включая изменения длины волны, механический изгиб или колебания температуры, изменяет это двойное лучепреломление, в результате чего состояние поляризации становится скремблированным и непредсказуемым.
.jpg "Структура волокна PM")
Проблема нестабильной поляризации решается с помощью волокна с сохранением поляризации (PM) . Важно понимать, что PM-волокно не устраняет двулучепреломление, а намеренно создаёт постоянный высокий уровень двулучепреломления, создавая определённые геометрические асимметрии в сердцевине волокна, например, с помощью деталей, создающих напряжение. Такая контролируемая конструкция эффективно нейтрализует переменное влияние случайных внешних напряжений на поляризацию падающего света.
Итак, как PM-волокно точно управляет этим двулучепреломлением? В процессе вытяжки волокна в него вводятся специальные особенности (например, структура «панда» или «галстук-бабочка»), определяющие две основные характерные оси: быструю и медленную. Когда линейно поляризованный свет запускается точно вдоль одной из этих осей, сильное встроенное двулучепреломление сохраняет эту поляризацию. Цель состоит в том, чтобы минимизировать связь оптического сигнала от запущенной оси с перпендикулярной. Любая нежелательная связь, которая возникает, ухудшает производительность, уменьшая отношение желаемого поляризованного выходного сигнала к просочившемуся — ключевой показатель производительности, известный как коэффициент затухания. Именно этот очень высокий коэффициент затухания, достигаемый за счет подавления перекрестного взаимодействия, определяет эффективность двулучепреломления PM-волокна в поддержании стабильного состояния поляризации.

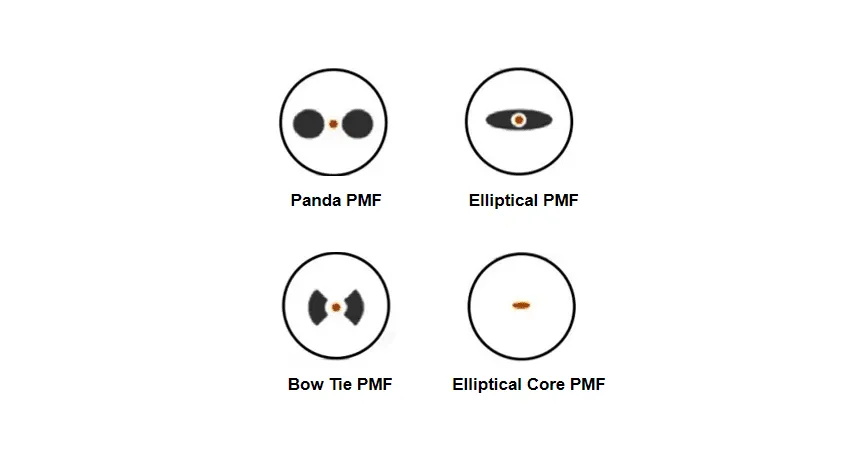

Тип волокна PM
Волокна, сохраняющие поляризацию (PMF), обычно подразделяются на два основных типа: волокна с напряжённой структурой и геометрические. Геометрические PMF, например, с эллиптическим сердечником, используются в некоторых специальных приложениях, но волокна с напряжённой структурой встречаются чаще. Среди них было разработано несколько различных структур, каждая из которых имеет свои преимущества и ограничения:
(1) Panda PMF: Эта конструкция известна относительно большим размером преформы, что делает её весьма подходящей для массового производства. Однако её существенным недостатком является большая площадь зоны напряжения, что делает её более чувствительной к колебаниям температуры.
(2) Эллиптическая плакировка PMF : Этот тип обеспечивает хорошую стабильность. Его основными недостатками являются малый размер заготовки, концентрация напряжения на кончике области приложения напряжения и склонность к растрескиванию в процессе скалывания.
(3) PMF-структура типа «бабочка»: эта структура способна достигать очень высокого двулучепреломления. Проблемы этой конструкции заключаются в сложности точного контроля геометрии сердечника и, как и в случае с эллиптической оболочкой, в малом размере заготовки.
(4) Эллиптический сердечник PMF: К основным преимуществам геометрического PMF относятся нечувствительность к температуре и простота шлифовки поперечного сечения волокна. Его главный недостаток заключается в том, что он обеспечивает лишь слабое двулучепреломление.
При сравнении этих типов сохраняющее поляризацию волокно Panda демонстрирует естественные преимущества в общих характеристиках. Оно превосходит другие критические параметры, такие как уровень двулучепреломления, геометрические характеристики, структурная симметрия и продольная однородность по длине волокна. Более того, существенным преимуществом является процесс его производства: в отличие от некоторых конструкций, которые должны быть завершены за один этап, заготовка волокна Panda изготавливается из отдельных, независимо изготовленных компонентов. Это обеспечивает превосходный контроль над конечной структурой и составом волокна. Этот контролируемый процесс гарантирует, что из одной заготовки можно выпустить от десятков до ста километров однородного продукта PMF, что подтверждает его пригодность для массового производства. Именно благодаря сочетанию этих преимуществ, связанных с производительностью и технологичностью, сохраняющее поляризацию волокно типа Panda является наиболее распространенной конструкцией в отрасли.
Характерные параметры поддержания поляризации

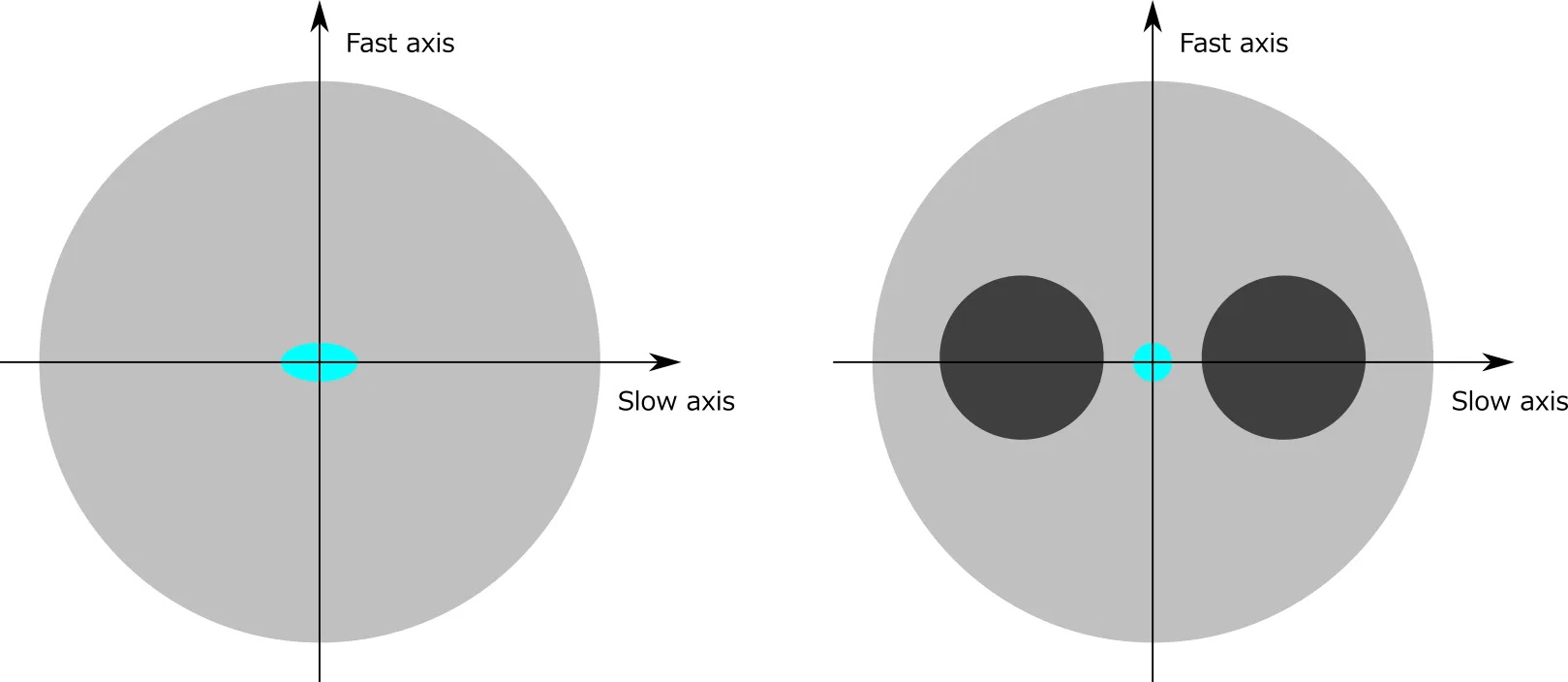

Быстрая и медленная ось в PM-волокне
При изготовлении некоторых волокон, сохраняющих поляризацию, таких как тип Panda, по обе стороны от сердцевины одномодового волокна создаются две зоны напряжений с коэффициентом теплового расширения, отличным от коэффициента теплового расширения окружающей оболочки. По мере вытягивания заготовки волокна и быстрого охлаждения от высокой температуры эти зоны напряжений сжимаются. Окружающий кварцевый материал препятствует этому сжатию, создавая значительные механические напряжения. Это поле напряжений вытягивает сердцевину волокна наружу вдоль линии, соединяющей две зоны напряжений (ось x), и создает сжимающее напряжение в перпендикулярном направлении (ось y), тем самым вызывая контролируемое постоянное двойное лучепреломление под действием напряжений внутри сердцевины.
Это искусственное двойное лучепреломление приводит к появлению двух ортогональных главных осей с разными показателями преломления. Ось, совпадающая с линией, соединяющей зоны напряжения, испытывает более сильное напряжение, что приводит к более высокому эффективному показателю преломления; свет распространяется в этом направлении медленнее, делая её медленной осью. И наоборот, в перпендикулярном направлении показатель преломления ниже, и свет распространяется быстрее, делая её быстрой осью. Таким образом, медленная ось определяется как оптическая ось, проходящая через центры двух зон напряжения, в то время как быстрая ось — это ось, проходящая перпендикулярно через середину линии, соединяющей их.
Фундаментальный принцип работы волокна, сохраняющего поляризацию, заключается в создании и поддержании постоянной разницы в скорости света для двух перпендикулярных состояний поляризации. Это двулучепреломление устанавливает два различных пути передачи: по быстрой оси (с малым показателем преломления и большей скоростью) и по медленной оси (с большим показателем преломления и меньшей скоростью). При распространении света, линейно поляризованного вдоль одной из этих главных осей, сильное встроенное двулучепреломление предотвращает его проникновение по другой оси, тем самым сохраняя исходное состояние поляризации по всей длине волокна.

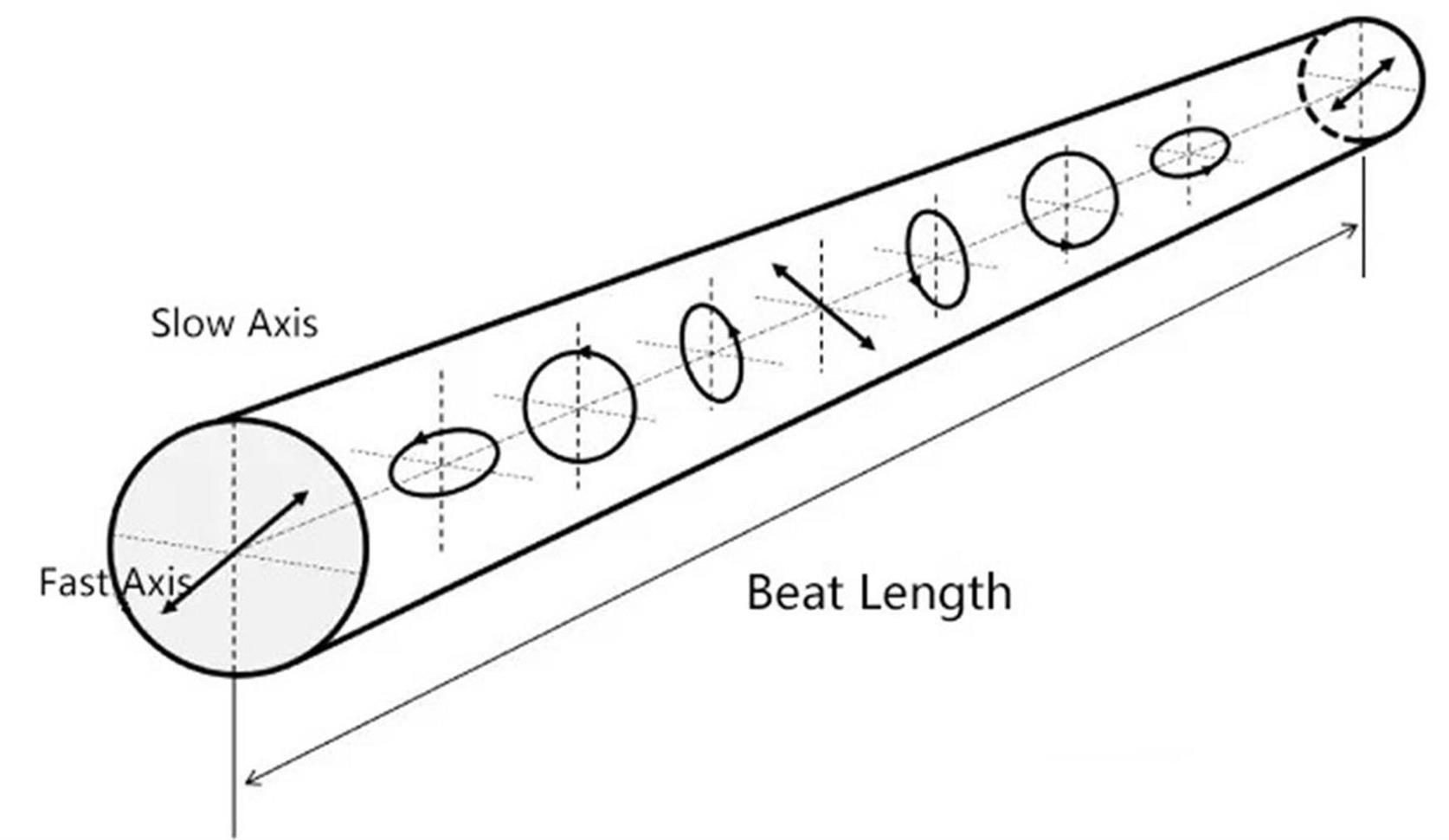

Длина биений в PM-волокне
Если направление поляризации падающего линейно поляризованного света точно совпадает с быстрой или медленной осью сохраняющего поляризацию волокна, его состояние поляризации останется неизменным в процессе передачи. Однако, если направление поляризации падающего света находится под углом к этим главным осям, он одновременно возбуждает обе ортогональные поляризационные моды, имеющие различные константы распространения. Это приводит к периодическому обмену оптической мощностью между двумя поляризационными компонентами по длине волокна.
Расстояние, на котором происходит эта полная передача мощности, называется длиной биений. Длина биений — объективный и фундаментальный параметр, который напрямую количественно определяет степень собственного двулучепреломления волокна; она не зависит от общей длины волокна, поляризации входного света и условий юстировки. Она идеально отражает периодическую эволюцию состояния поляризации вдоль волокна, которая циклически проходит последовательность: линейная поляризация → эллиптическая поляризация → круговая поляризация → эллиптическая поляризация → и обратно к исходному линейному состоянию поляризации после каждого целого кратного длины биений.
Разность констант распространения Δβ между двумя поляризационными модами называется модовым двулучепреломлением (Bm); модовое двулучепреломление обычно нормируется таким образом, что оно не имеет единицы измерения, и представляется как:
где k0 = 2π/λ0 (λ0: длина волны в вакууме). Большое модовое двулучепреломление снижает перекрестные поляризационные помехи, тем самым обеспечивая лучшую способность поддерживать поляризационные моды. В PMF обычно наблюдается модовое двулучепреломление, превышающее 10^-4.
Две поляризационные моды имеют разные константы распространения в PMF. Длина биений (LB) — это длина, на которой накопленная разность фаз достигает 2π, и определяется как:
Длина биения — ещё один способ количественной оценки величины двойного лучепреломления. Она обратно пропорциональна двойному лучепреломлению. Чем больше двойное лучепреломление, тем короче длина биения.
Коэффициент поляризационного затухания (PER)
Когда направление поляризации падающего света точно совпадает с одной из главных осей (быстрой или медленной) сохраняющего поляризацию волокна, возбуждение ортогональной оси минимизируется. Именно ограничение света одной осью позволяет поддерживать состояние поляризации во время передачи. Эффективность этого процесса количественно определяется коэффициентом экстинкции (ER).
Коэффициент затухания определяется как отношение оптической мощности, оставшейся на желаемой, направленной оси, к мощности, попавшей на нежелательную, ортогональную ось. Высокий коэффициент затухания указывает на то, что на перпендикулярную ось попало очень мало света, что означает, что волокно отлично сохраняет линейную поляризацию. Таким образом, коэффициент затухания служит критическим параметром для измерения качества поддержания поляризации; более высокий коэффициент затухания напрямую соответствует более высокому качеству поддержания поляризации в волокне.
Примечание: Более подробную информацию о коэффициенте затухания с сохранением поляризации и методах его измерения см. в предыдущей статье « Что такое коэффициент затухания с сохранением поляризации? Как измерить PER в PM-волокнах?»
Основное применение волоконной оптики, сохраняющей поляризацию
Волоконно-оптический патч-корд PM
Патч -корд с сохранением поляризации (PM) от Fibermart — это специализированная волоконно-оптическая сборка, предназначенная для передачи света с сохранением его линейной поляризации. В отличие от стандартных патч-кордов, которые искажают поляризацию, PM-корд изготовлен из волокна с высоким встроенным двулучепреломлением, создающим чёткие быстрые и медленные оси. Для корректной работы кабеля поляризованный входной свет должен быть точно выровнен и направлен по одной из этих главных осей во время процесса подключения разъема. Это критическое выравнивание гарантирует стабильность поляризации света от источника до конечного компонента, предотвращая случайный дрейф поляризации, возникающий в обычных волоконно-оптических линиях связи.
Патч-корды PM в основном применяются в современных системах, где поляризация света имеет основополагающее значение для производительности. Они незаменимы в волоконно-оптических гироскопах для навигации, где нестабильность поляризации приводит к дрейфу сигнала и появлению шума. В системах квантового распределения ключей (QKD) они защищают целостность квантовых состояний, закодированных в поляризации фотонов. Кроме того, они незаменимы в когерентной оптической связи для соединения лазеров и приемников, а также для соединения других чувствительных к поляризации компонентов, таких как модуляторы и усилители, обеспечивая максимальную целостность сигнала и эффективность системы.
Патч-корды PM в основном применяются в современных системах, где поляризация света имеет основополагающее значение для производительности. Они незаменимы в волоконно-оптических гироскопах для навигации, где нестабильность поляризации приводит к дрейфу сигнала и появлению шума. В системах квантового распределения ключей (QKD) они защищают целостность квантовых состояний, закодированных в поляризации фотонов. Кроме того, они незаменимы в когерентной оптической связи для соединения лазеров и приемников, а также для соединения других чувствительных к поляризации компонентов, таких как модуляторы и усилители, обеспечивая максимальную целостность сигнала и эффективность системы.
Разветвитель волокна PM
Волоконный разветвитель PM – это пассивный компонент, предназначенный для разделения оптического сигнала из одного входного волокна PM на два или более выходных волокна PM с точным сохранением состояния поляризации света. В отличие от обычных разветвителей, которые игнорируют поляризацию, сердцевина разветвителя PM изготовлена и спаяна с предельной точностью, что обеспечивает идеальное совмещение главных осей (медленной и быстрой) входного и всех выходных волокон. Такое критическое совмещение предотвращает наложение света с одной оси на другую в точке разделения, гарантируя, что линейно поляризованный свет, входящий, например, в разветвитель по его медленной оси, также будет выходить из всех выходных портов по их медленным осям.
Разветвители PM от Fibermart применяются в системах, где поляризованный сигнал должен распределяться без искажений. Они незаменимы в современных сенсорных матрицах, например, для распределения опорного сигнала в многоосевом волоконно-оптическом гироскопе. В квантовой оптике они используются для разделения потоков однофотонных лучей в таких протоколах, как квантовое распределение ключей (QKD), где сохранение поляризации фотона является обязательным. Они также играют важную роль в когерентных системах связи и лабораторных установках, где один стабильный поляризованный источник должен использоваться несколькими детекторами или приборами без внесения поляризационно-зависимых шумов и потерь.
Разветвители PM от Fibermart применяются в системах, где поляризованный сигнал должен распределяться без искажений. Они незаменимы в современных сенсорных матрицах, например, для распределения опорного сигнала в многоосевом волоконно-оптическом гироскопе. В квантовой оптике они используются для разделения потоков однофотонных лучей в таких протоколах, как квантовое распределение ключей (QKD), где сохранение поляризации фотона является обязательным. Они также играют важную роль в когерентных системах связи и лабораторных установках, где один стабильный поляризованный источник должен использоваться несколькими детекторами или приборами без внесения поляризационно-зависимых шумов и потерь.
Краткое содержание
Подводя итог, можно сказать, что волокно, сохраняющее поляризацию, решает фундаментальную проблему фотоники: присущую нестабильность состояния поляризации света в стандартных оптических волокнах. Технология PM, целенаправленно обеспечивая постоянный и высокий уровень двулучепреломления в сердцевине волокна, создаёт два отдельных оптических пути — быструю и медленную оси. Такая конструкция позволяет линейно поляризованному входному сигналу, при правильном совмещении с одной из этих осей, распространяться без существенной связи с ортогональной осью, тем самым сохраняя своё состояние от источника до детектора. Эта возможность — не просто улучшение, а важнейшее требование для функциональности многочисленных высокоточных систем.
Характеристики и качество PM-волокон объективно оцениваются по ключевым параметрам, таким как длина биений, которая измеряет собственное двулучепреломление, и коэффициент поляризационного затухания (PER), который определяет эффективность сохранения поляризации на практике. Эти показатели определяют выбор подходящих типов PM-волокон, таких как широко распространённое волокно Panda, сочетающее в себе сильное двулучепреломление и технологичность. Основной принцип остаётся неизменным во всех конструкциях: создание доминирующей, контролируемой анизотропии, подавляющей негативное влияние случайных внешних напряжений, обеспечивая предсказуемую и стабильную передачу поляризации.
В конечном счёте, ценность технологии сохранения поляризации реализуется благодаря её важнейшим компонентам, таким как PM-коммутационные кабели и разветвители, которые составляют основу современных оптических систем. PM-волокна обеспечивают основополагающую стабильность, необходимую для технологий следующего поколения: от обеспечения точности волоконно-оптических гироскопов и безопасности квантового распределения ключей до обеспечения высокой скорости передачи данных в когерентной связи. Их роль — служить надёжным проводником поляризованного света, превращая его из хрупкого объекта в надёжный и практичный инструмент для науки, промышленности и инфраструктуры данных.
