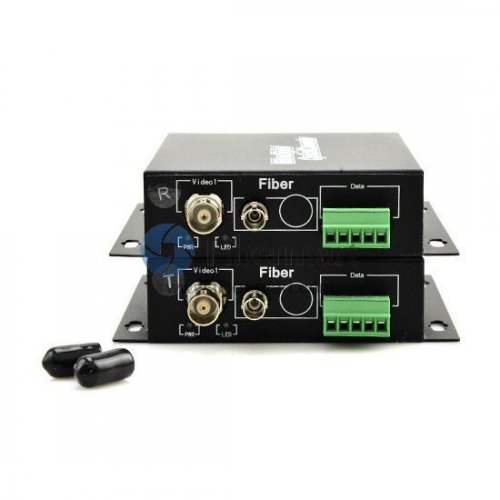

1-Ballaststoff Optisch Video Multiplexer

Beschreibung

Unsere Video-, Daten- und Audio-Sender und -Empfänger unterstützen die gleichzeitige Übertragung mehrerer Kanäle mit 8-Bit-Video. Die Module sind kompatibel mit NTSC-, PAL- und SECAM-CCTV-Kamerasystemen und unterstützen RS-485-, RS422- und RS232-Datenprotokolle. Plug-and-Play-Design sorgt für Komfort bei Installation und Betrieb.

Hauptmerkmale

Unterstützt Point-to-Point- oder Daisy-Chain-Verbindung

Unkomprimiertes Digital Composite Video über eine Glasfaser

Kompatibel mit allen PAL-, NTSC- und SECAM-Videosystemen

Datenunterstützung RS485 (2-Draht oder 4-Draht), RS232, RS422, Kontaktschließung

Singlemode-Glasfaserunterstützung für Entfernungen bis zu 100 km

LED-Status bietet eine schnelle Anzeige von Betriebsparametern

Keine EMI oder RFI und keine Masseschleifen

Unterstützung von Coarse Wavelength Division Multiplexing (CWDM)

Eigenständige

Produzieren nach Kundenspezifikationen und bietet OEM

Eigenschaften

8-Bit unkomprimierte Videoübertragung

Kompatibel mit NTSC, PAL oder SECAM CCTV

Unterstützt RS-232-, RS-422- und RS-485-Datenprotokolle

WDM für höchste Videoübertragung

Keine EMI, RFI, Cross Talk und Ground Loop

Keine elektrischen oder optischen Anpassungen erforderlich

LED-Anzeigen für die sofortige Systemüberwachung

Standalone oder Rackmount

Übertragen Sie bis zu 30 km ohne optische Dämpfung

Simultane Übertragung von Video und Daten

Applications

Intelligentes Transportsystem

Verbindung des Sub-Netzwerks für das Überwachungszentrum

Überwachung der öffentlichen Sicherheit

High Way & Mautstation Überwachung

Industrielle Videoüberwachungsanlage

Technische Spezifikationen

VIDEO	CONNECTORS
Number of Channels	1, 2, 4, 8, 16, 24, 32, 48, 64 optional	Video	75Ω BNC (Gold Center Pin)
Input/output impedance	BNC 75Ω	Optical	FC Standard; ST/SC optional
Input/output Compatibility	PAL,NTSC,SECAM	Audio	Terminal Block
Input/output voltage	1.0 Volt p-p	Data	Terminal Block
Bandwidth	6.5MHZ	Standalone power	Screw terminal block
Bit Resolution	8-Bit Digital Transmission	Rack Power	AC line card
Differential Gain	< 1.5%	ELECTRICAL & MECHANICAL
Differential Phase	< 1.5°	Input Power Requirements	DC 5V@2A
Tilt	< 5%	Power Adapter	AC 100V~240V
Signal-to-Noise Ratio(SNR)	> 67 dB	Power Consumption	< 3W
AUDIO	Bit Error Rate	1.00E-08
Number of Channels	1, 2, 4, 8, 16 optional	DATA
Audio in/output impedance	600Ω Unbalanced	Number of Channels	1, 2, 4, 8, 16 optional
Audio in/output Level	6 dBm	Interface Port	RJ45
Signal-to-Noise Ratio (SNR)	>80 dB	Data Formats	RS485(2-wire or 4-wire), RS232, RS422, Contact Closure
Bit Resolution	24-Bit	Data Rate	DC to 115.2Kbps
Bandwidth	20Hz~20KHz	Bit Error Rate	1.00E-08
ENVIRONMENTAL	ETHERNET/IP
Operating Temperature	-45 °C~ +75 °C	Standard	Ethernet IEEE 802.3 (Auto-Negotiation)
Relative Humidity	0%~95% (non-condensing)	Data Rate	10/100 Mbps
Storage Temperature	-45 °C~ +85 °C	Connector	RJ-45, Auto MDI/MDI-X
MTBF	>100,000 hours
