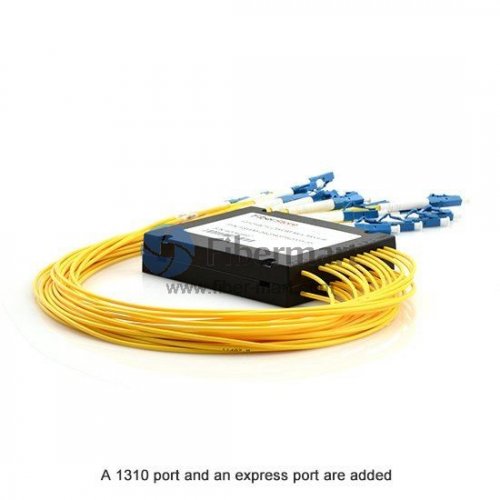

9 Kanäle, ABS Pigtailed Modul, Duplex, CWDM Mux & Demux

9 Kanäle CWDM Mux & Demux, ABS Pigtailed Modul, Duplex

Duplex CWDM MUX & DEMUX

Zur bidirektionalen Datenübertragung über zwei Fasern sind Multiplexer (MUX) und Demultiplexer (DEMUX) in einem einzigen Gerät zusammengefasst.

Fiber-Mart CWDM Mux/Demux ist eine passive Technologie, die die Übertragung beliebiger Protokolle über die Verbindung ermöglicht, solange diese eine bestimmte Wellenlänge aufweisen (z. B. T1 über Glasfaser bei 1570 nm, übertragen neben 10 Gbit/s Ethernet bei 1590 nm). Dies ermöglicht eine langfristige Zukunftssicherheit der Netzwerkinfrastruktur, da die Multiplexer das Licht bei jeder Netzwerkgeschwindigkeit einfach brechen, unabhängig vom eingesetzten Protokoll.
Fiber-Mart bietet ein komplettes Portfolio an CWDM Mux Demux und Optical Add Drop Multiplexer (OADM)-Einheiten für alle Anwendungen wie Gigabit- und 10G-Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx und CATV. Und wir bieten optionale Portkonfigurationen wie Express-Port, Monitor-Port, 1310-nm-Passband-Port und 1550-nm-Port für diese Multiplexer je nach Kundenwunsch.

Details der Vorderseite

a
Allgemeiner Port:

LC-, SC-, ST- und FC-Anschlüsse verfügbar.

b
Standardport 1310 nm:

Ermöglicht die Durchleitung eines herkömmlichen 1310-nm-Signals. Das heißt, er kann LR-Optik, LX-Optik usw. übertragen.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.

c
Standardport 1550 nm:

Ermöglicht die Durchleitung eines herkömmlichen 1550-nm-Signals. Das heißt, er kann ER-Optik, ZR-Optik, LX-Optik, ZX-Optik usw. übertragen.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.

d
Mux/Demux-Port für bestimmte Wellenlängen:

LC-, SC-, ST- und FC-Anschlüsse verfügbar.
Standardmäßig konform mit dem ITU G.657A1-Standard.

e
Express-Port:

Ermöglicht die Kaskadierung von zwei CWDM-Mux/Demux-Modulen und verdoppelt so die Kanalkapazität auf der gemeinsamen Glasfaserverbindung.
Die Kanalisolation beträgt standardmäßig 15 dB, 16 dB ~40 dB sind auf Anfrage erhältlich.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.

f
Monitor-Port:

Verbindet Mess-/Überwachungsgeräte wie Leistungsmesser oder Netzwerkanalysatoren mit den Modulausgängen.
Wenn Sie mit der Überwachung fertig sind, trennen Sie die Instrumente und das Netzwerk bleibt ungestört.
LC-, SC-, ST- und FC-Anschlüsse verfügbar.
Der Tap-Prozentsatz beträgt standardmäßig 5 %, 1 %, 2 %, 3 % oder 10 % sind auf Anfrage erhältlich.

NOTIZ:

• Das tatsächliche Layout hängt vom gewählten Anschlusstyp und anderen Faktoren ab. Das grundsätzliche Schema bleibt jedoch gleich.
• Wir bieten optionale Portkonfigurationen wie: Express-Port, Monitor-Port, 1310-nm-Passband-Port und 1550-nm-Port für diese Multiplexer je nach Kundenwunsch. Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte unter [email protected].
• Bei Verwendung mit 1310-nm-Legacy-SDH/SONET sollten die CWDM-Wellenlängen 1270, 1290, 1310, 1330 und 1350 nm nicht verwendet werden.
• Bei Verwendung mit 1550 nm Legacy-SDN/SONET sollten die CWDM-Wellenlängen 1510, 1530, 1550, 1570 und 1590 nm nicht verwendet werden.

Artikeldetails

• 9 Kanäle CWDM Mux und Demux
• Com-Port ist Duplex
• ABS Pigtail-Modul
• Es ist mit Konfigurationsports wie Monitor, Express-Port nach Kundenwunsch ausgestattet (siehe Optionen)
• Frontplatte ist mit Adaptern nach Kundenwunsch ausgestattet (siehe Optionen)
• Passiv, kein Strom erforderlich. (MTBF ca. 500 Jahre)
• Geringe Einfügungsdämpfung
• Einfach zu installieren, erfordert keine Konfiguration oder Wartung
• ISO 9001-zertifizierte Produktionsstätte

ABS-Modultyp

Separater Mux & Demux (Standard) Kombinierter Mux & Demux

Für Duplex-Mux & Demux erstellen wir standardmäßig separate ABS-Pakete. Wie das Bild links zeigt, gibt es zwei separate ABS-Boxen, eine für die Verpackung der Wellenlängenkanäle des Mux und die andere für die Wellenlängenkanäle des Demux.

Wir können auch ein kombinierbares ABS-Paket wie das Bild rechts anbieten, Mux und Demux sind alle zusammen in einer ABS-Box verpackt, was Platz spart, ohne die Nutzung und Funktion zu beeinträchtigen. Es ist sehr praktisch, Mux & Demux in einer ABS-Box für Duplex-Wellenlängenkanäle wie 2 Kanäle, 4 Kanäle ... 9 Kanäle zu verpacken, aber für 16 Kanäle und 18 Kanäle empfehlen wir Ihnen, eine 1U-Rackmontage zu wählen, da die ABS-Box möglicherweise nicht ausreicht, um so viele Kanäle zu verpacken.

Mechanische Details zum Gehäuse

Hinweis: Bitte beachten Sie, dass die hier gezeigten Zeichnungen lediglich die Abmessungen zeigen und nicht die konkrete Konfiguration des Moduls wiedergeben.
