36 Fasern, MPO zu MPO, 50 um OM4-Faser, 12 Litzen – MPO-Backbone-Trunkkabel
MPO ist ein hochdichtes Glasfaser-Vorverbindungssystem, das im Allgemeinen in drei Bereichen eingesetzt wird.
Die Rechenzentrumsanwendung mit Umgebung mit hoher Dichte. Die Glasfaser zum Gebäude. Die interne Anschlussanwendung in Glasfasergeräten.
Das MPO-Glasfaser-Patchkabel von Fiber-MART entspricht den Standards IEC-61754-7 und TIA-604-5 (FOCIS-5). Es kann für
die Aufrüstung von 10G auf 40G/100G in Rechenzentren eingesetzt werden .
MPO-Steckertypen
 |
 |
|
MPO-Stecker mit Pins |
MPO-Buchse ohne Pins |
|
Zwei weitere deutlich sichtbare Merkmale sind die Nasen und Führungsnuten (Schlüssel) auf der Oberseite. (Hinweis: Buchsenstecker müssen mit Steckerstecker verbunden werden.) |

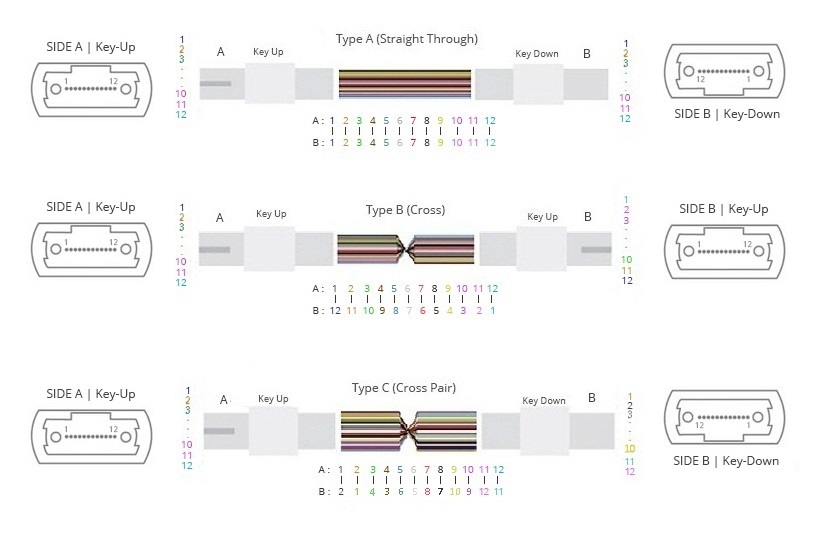

Vorkonfektionierte MPO-Technologie – Polarität
Um die richtige bidirektionale Zuordnung zu gewährleisten, werden die drei Polaritätsmethoden Typ A, Typ B und Typ C verwendet.
Abbildung der Baugruppenstruktur
Das Bild oben zeigt ein 72-Faser-Hauptkabel und dient nur als Referenz.
MPO-Trunk-Glasfaser-Patchkabel sind an beiden Enden mit einem MPO-Stecker ausgestattet.
1. Der Standarddurchmesser des MPO-Kabels beträgt 3,0 mm.
2. Die Standardfarbe des Singlemode-MPO-Steckers ist Blau. 3. Der Durchmesser des Abzweigkabels kann zwischen 0,9 mm und 2,0 mm gewählt werden. Für andere Durchmesserstandards
kontaktieren Sie uns bitte unter [email protected] . 4. Aufgrund häufiger Bestandsänderungen wird bei Bestellungen unter 1000 m ein 36-Faser-Kabel anstelle eines 3x12-Faser-Kabels verwendet. 5. Fiber-MART kann die Zugösen auch individuell anpassen. Kontaktieren Sie uns bei Bedarf.
MTP&MPO-Unterschied
Der Begriff MTP ist ein eingetragenes Warenzeichen von US Conec und war der Haupttrend in Europa und Amerika.
MTP/MPO-Maschinen und Prüfgeräte
|
1 |
Wir verwenden die branchenführende Hochleistungspoliermaschine und ergänzen sie durch Präzisionsplattenhalter, die für MT-Ferrulen entwickelt wurden. |
|
|
|
2 |
Das branchenführende 3D-Interferometer ermöglicht die Überprüfung des MTP/MPO-Polierprozesses. Das Interferometer stellt sicher, dass alle Parameter der polierten MT-Ferrule den Industriestandards entsprechen und diese übertreffen. |
|
|
|
3 |
Nach der 3D-Interferenzerkennung bietet die Flexibilität des Testers das komplette Spektrum optischer Tests, die für komplexe Kabelbaugruppen mit hoher Faseranzahl erforderlich sind. |
Parameterreferenz
|
Typ |
Einzelmodus |
Einzelmodus |
Multi-Modus |
|
(APC-Politur) |
(PC-Politur) |
(PC-Politur) |
|
Faseranzahl |
8, 12, 24 usw. |
8, 12, 24 usw. |
8, 12, 24 usw. |
|
Fasertyp |
G652D, G657A1 usw. |
G652D, G657A1 usw. |
OM1, OM2, OM3 usw. |
|
Maximale Einfügungsdämpfung |
Elite |
Standard |
Elite |
Standard |
Elite |
Standard |
|
Geringer Verlust |
Geringer Verlust |
Geringer Verlust |
|
≤0,35 dB |
≤0,75 dB |
≤0,35 dB |
≤0,75 dB |
≤0,35 dB |
≤0,60 dB |
|
Rückflussdämpfung |
≥55 dB |
≥45 dB |
≥20 dB |
|
Haltbarkeit |
≥200 Mal |
≥200 Mal |
≥200 Mal |
|
Betriebstemperatur |
-10 ~ +70 |
-10 ~ +70 |
-10 ~ +70 |
|
Testwellenlänge |
1310 nm |
1310 nm |
850 nm |
Hinweis: Maximale Bandbreiten verschiedener Multimode-Fasern
OM1 – 62,5-µm-Kern – 10 GBit bis zu 33 Meter, Gigabit bis zu 300 m
OM2 – 50-µm-Kern – 10 GBit bis zu 82 Meter, Gigabit bis zu 500 m
OM3 – 50-µm-Kern, laseroptimiert – 10 GBit bis zu 300 Meter, Gigabit bis zu 1000 m
OM4 – 50-µm-Kern, laseroptimiert – 10 GBit bis zu 550 Meter, Gigabit bis zu 1000 m
Auf Bestellung herstellen
|
Fasertyp |
Kabeltyp |
Faseranzahl |
Beendigung |
Kabellänge |
Ausbruchlänge (Zoll) |
Breakout-Terminierung |
Polarität |
Beschriftung |
OM4
OM3
OS1/2
OM2
OM1 |
LSZH-Bündel-
Riser-Bündel
LSZH-Band
-Riser-Band |
12
24
36
48
72
96
144 |
Erster Anschluss
MPO-Buchse
MPO-Stecker
APC MPO-Buchse
APC MPO-Stecker |
1~999 |
12~99
(36" ist typisch) |
0,9 mm
(Standard)
2,0 mm
3,0 mm |
Stil A
Stil B
Stil C |
Standard Benutzerdefiniert |
Zweiter Anschluss
MPO-Buchse
MPO-Stecker
APC MPO-Buchse
APC MPO-Stecker |
Informationen zur Teilenummer: FS=Fiber-MART; 12=12 Fasern; SM=Singlemode; 2=12 Standard; M=MPO; x=Länge.
