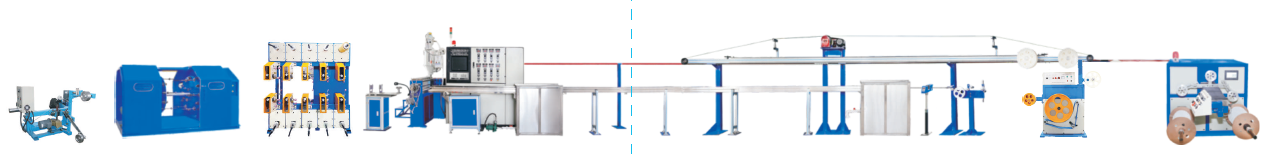

Produktionslinie für Verteilung und Breakout von Glasfaserkabeln mit SPS+IPC-Steuerung
Anwendung: Wird bei der Herstellung von Abzweigkabeln verwendet. Das Extrusionsmaterial ist LSZH/PVC. Die extrudierte Hülle zeichnet sich durch einen gleichmäßigen Durchmesser, eine gleichmäßige und schnelle Geschwindigkeit aus. Und geringer überschüssiger Verlust für Glasfaser.
Technische Parameter der gesamten Linie
|
1.
|
No. Of optical fiber pay off：
|
24
|
|
2.
|
Tension of pay off：
|
0.4～1.5N±0.05N
|
|
3.
|
Reel of optical fiber pay off：
|
25km and 50km standard fiber reel,PN400
|
|
4.
|
Extruder size：
|
Φ70x25D
|
|
5.
|
Final product：
|

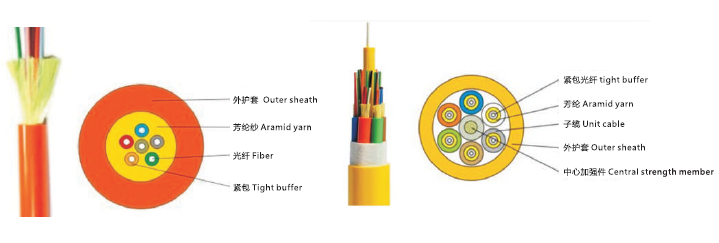

Branch cable
|
|
6.
|
Structure speed：
|
Max 100m/min
|
|
7.
|
Production speed：
|
20-60m/min
|
|
8.
|
Center height of machine：
|
1000mm height from ground
|
|
9.
|
Precision of meter-counter：
|
≤0.2％
|
|
10.
|
Additional loose after extrusion：
|
≤0.02dB/km(average value: 0.01 dB/km)
|
|
11.
|
Power：
|
Approximate 78KW
|
|
12.
|
Weight：
|
8 ton
|
|
13.
|
Line length：
|
40M
|
|
14.
|
Machine power：
|
380V 50HZ three phase five wire
|
|
15.
|
Line direction：
|
Right to Left，Left to Right
|
|
16.
|
Range of air pressure：
|
0.5-0.6MPa
|
|
17.
|
Machine color：
|
blue-black
|
|
18.
|
Take-up tension:
|
5-20N
|
|
19.
|
Take-up reels Specification:
|
630 reel and 1000 reel(central shaft hole diameter ø 56/80)
|
Hauptausrüstungsteil
|
1.
|
Φ800-1250mm motorized type pay off(No.:1250ZDFX-00)
|
1set
|
|
2.
|
Swing type pay-off tension dance wheel device and guide wheel
|
1set
|
|
3.
|
24heads cage stranding machine
|
1set
|
|
4.
|
Center wrapping machine
|
1set
|
|
5.
|
12 heads aramid yarn pay off(No.: 12TFLFX-00)
|
1set
|
|
6.
|
Mobile positioning mold support (No.:DWJXZZ-00)
|
1set
|
|
7.
|
Φ70x25D Extrusion main motor with cross heads(No.:70JSJ-02)
|
1set
|
|
8.
|
75KG Dryer machine and automatic hopper
|
1set
|
|
9.
|
Electric apparatus, main temperature control cabinet (IPC+PLC control)（No.：70GKDX-00）
|
1set
|
|
10.
|
2.5m moving water cooling trough with water tank and warm water tank （No.：2.5MYDRSC-00）
|
1set
|
|
11.
|
Industrial chiller（No:4PZLJ-00）
|
1set
|
|
12.
|
12m single-layer U-type fixed type cooling water trough and water tank (with drying device)（No.：12MGDLSC-00)
|
1set
|
|
13.
|
Shanghai Gongjiu laser diameter gauge
|
1set
|
|
14.
|
Ink-jet printer stand device without ink-jet printer(No.:PMZZ-00)
|
1set
|
|
15.
|
800mm double wheel capstan(No.:800LSQY-00)
|
1set
|
|
16.
|
9m horizontal tension wire accumulator with linear slide（No.：9MHSCXJ-00）
|
1set
|
|
17.
|
Φ800～1250mm double-shaft take-up machine（No.：1250SPSX-00）
|
1set
|
Spezifikation und technische Parameter jedes Ausrüstungsteils
1. Φ800-1250mm motorisierter Typ zahlt sich aus
(1). Kabeltrommel: PNΦ800-1250mm, Innenloch:Φ56-80mm
(2). Typ: Wellenloser Typ, manuelles Klemmen der Drahtspule, Tippbetrieb
(3). Schachthub: 0,55 kW. Siemens. Beide Motoren steuern den Hub, bequeme Bedienung
(4). Bereich des Drahtdurchmessers: 1–5 mm
(5). Auszahlungsgestellbremse: Notstopp- oder Autostopp-Bremse bei Drahtbruch
(6). Antrieb: 5,5 kW Siemens-Beide-Motor + Siemens-Wandlersteuerung
