MPO-16 auf MPO-16, 9/125 um SingleMode, 16 Fasern MPO-Flachbandkabel, MPO-16-Glasfaser-Jumper
MPO-16 ist ein hochdichtes Glasfaser-Vorstecksystem, das im Allgemeinen in drei Bereichen eingesetzt wird.
Die MPO-Glasfaser-Patchkabel von Fiber-Mart entsprechen den Standards IEC-61754-7 und TIA-604-5 (FOCIS-5) und werden eingesetzt für
-
Die Rechenzentrumsanwendung mit hochverdichteter Umgebung
-
Die Glasfaser bis ins Gebäude
-
Die interne Anschlussanwendung in Glasfasergeräten wie Splitter, 40G/100G SFP und SFP+.
10G upgrade to 40G/100G data center.
MPO-Steckertypen
 |
 |
|
MPO-Stecker mit Pins |
MPO Buchse ohne Pins |
|
Zwei weitere deutlich sichtbare Merkmale sind die Nasen und Führungsnuten (Schlüssel) auf der Oberseite. (Hinweis: Buchse und Stecker müssen zusammen verwendet werden.) |
Vorkonfektionierte MPO-Technologie - Polarität
Um die richtige bidirektionale Zuordnung zu gewährleisten, werden die drei Polaritätsmethoden Typ A, Typ B und Typ C verwendet.
Abbildung der Baugruppenstruktur

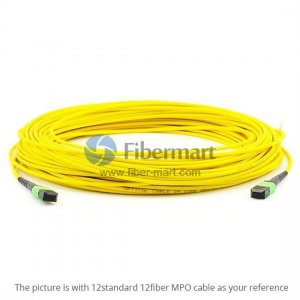

MPO-Trunk-Glasfaser-Patchkabel sind an beiden Enden mit einem MPO-Stecker versehen.
1. Der Standarddurchmesser des MPO-Kabels beträgt 3,0 mm.
2. Der Durchmesser des Abzweigkabels kann zwischen 0,9 mm und 2,0 mm gewählt werden. Für andere Durchmesserstandards kontaktieren Sie uns bitte unter [email protected].
3. Wir unterstützen auch kundenspezifische Kabelaufwicklungen. Kontaktieren Sie mich gerne für weitere Einzelheiten.
MTP/MPO Maschinen und Prüfgeräte
|
1 |
Wir verwenden die branchenweit führende Hochleistungspoliermaschine und ergänzen sie durch Präzisionsplattenhalter, die für MT-Ferrulen entwickelt wurden. |
|
|
|
2 |
Das branchenführende 3D-Interferometer ermöglicht die Verifizierung des MTP/MPO-Polierprozesses. Das Interferometer stellt sicher, dass alle Parameter der polierten MT-Ferrule den Industriestandards entsprechen und diese sogar übertreffen. |
|
|
|
3 |
Nach der 3D-Interferenzerkennung bietet die Flexibilität des Testers das komplette Spektrum optischer Tests, die für komplexe Kabelbaugruppen mit hoher Faseranzahl erforderlich sind. |
Parameterreferenz
|
Type |
Single mode |
Single mode |
Multi mode |
|
(APC polish) |
(PC polish) |
(PC polish) |
|
Fiber count |
8, 12, 16, 24 etc. |
8, 12, 16, 24 etc. |
8, 12, 16, 24 etc. |
|
Fiber type |
G652D, G657A1 etc. |
G652D, G657A1 etc. |
OM1, OM2, OM3 etc. |
|
Maximum Insertion Loss |
Elite |
Standard |
Elite |
Standard |
Elite |
Standard |
|
Low Loss |
Low Loss |
Low Loss |
|
≤0.35 dB |
≤0.70 dB |
≤0.35 dB |
≤0.70 dB |
≤0.35dB |
≤0.60dB |
|
Return Loss |
≥55 dB |
≥45 dB |
≥20 dB |
|
Durability |
≥200 times |
≥200 times |
≥200 times |
|
Operating Temperature |
-10℃ ~ +70℃ |
-10℃ ~ +70℃ |
-10℃ ~ +70℃ |
|
Test Wavelength |
1310nm |
1310nm |
850nm |
Hinweis: Maximale Bandbreiten verschiedener Multimode-Fasern
OM1 – 62,5-µm-Kern – 10 GBit/s bis zu 33 Meter, Gigabit bis zu 300 m
OM2 – 50-µm-Kern – 10 GBit/s bis zu 82 Meter, Gigabit bis zu 500 m
OM3 – 50-µm-Kern, laseroptimiert – 10 GBit/s bis zu 300 Meter, Gigabit bis zu 1000 m
OM4 – 50-µm-Kern, laseroptimiert – 10 GBit/s bis zu 550 Meter, Gigabit bis zu 1000 m
Auf Bestellung fertigen
|
Fiber Type |
Cable Type |
Fiber Count |
Termination |
Cable Length |
Breakout Length (Inches) |
Breakout Termination |
Polarity |
Lableing |
OM4
OM3
OS1/2
OM2
OM1 |
LSZH Bunch
Riser Bunch
LSZH Ribbon
Riser Ribbon |
12
24
36
48
72
96
144 |
First Connector
MPO Female
MPO Male
APC MPO Female
APC MPO Male |
1~999 |
12~99
(36" is typical) |
0.9mm
(standard)
2.0mm
3.0mm |
Style A
Style B
Style C |
Standard Custom |
Zweiter Anschluss
MPO-Buchse
MPO-Stecker
APC MPO-Buchse
APC MPO-Stecker |
