Unterschiede zwischen Bündeladern und Volladern

Es gibt zwei Arten von Glasfaserkabeln: Tight Buffered und Loose Tube Fiber . Beide haben einige Gemeinsamkeiten, beispielsweise die Tatsache, dass beide im Inneren eine Art Verstärkungselement besitzen, das aus Edelstahl in Form von Drahtlitzen, Aramidgarn oder gelgefüllten Hüllen bestehen kann.



Auch wenn sie konstruktionstechnisch ähnliche Eigenschaften aufweisen, sind sie jeweils für bestimmte Umgebungen konzipiert.

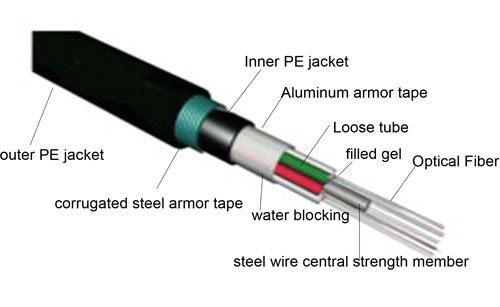

Dieser Kabeltyp ist für den Außenbereich konzipiert. Kabel im Außenbereich sind ständig einer Vielzahl von Umweltbedingungen ausgesetzt, die ihre Integrität und Leistung beeinträchtigen können.



Temperaturschwankungen, Eis- und Windbelastung, Temperaturschocks, Nässe und Feuchtigkeit sind einige der Umweltbedingungen, denen ein Kabel ausgesetzt sein kann. Kein Wunder also, dass es bis ins Innerste beständig sein muss, um die optischen Eigenschaften der Fasern im Inneren zu erhalten und zu schützen.



Der Faserkern, die Beschichtung und die Ummantelung sind alle sehr gut geschützt, da sie in halbflexiblen Schläuchen eingeschlossen sind, die als Schutzhüllen fungieren.





Diese Kabel enthalten in der Regel mehrere Glasfasern gleichzeitig und sind lose in einem Außenmantel gebündelt, der alles im Inneren umschließt.



Es gibt auch lose Rohrkabel, die mit einem wasserfesten Gel gefüllt sind, das jede darin enthaltene Faser umgibt.



Der Hauptzweck dieses Gels besteht darin, die Fasern vor Feuchtigkeit zu schützen. Daher ist es die ideale Wahl, wenn Sie in einer rauen Umgebung mit hoher Luftfeuchtigkeit leben, in der H2O und Wasserkondensation ein großes Problem darstellen können.



Wenn Ihre Umgebung auch drastischen Temperaturschwankungen ausgesetzt ist, sind mit Gel gefüllte Bündeladerkabel die Lösung, da sie sich bei Temperaturschwankungen ebenfalls ausdehnen und zusammenziehen können.



Wenn das Kabel in Wasser getaucht werden muss oder viele Biegungen durchlaufen muss, sollten Sie andere Optionen in Betracht ziehen. Die Belastung und der Druck durch Wasser oder wiederholtes Biegen können dazu führen, dass die Fasern aus dem Kabel herausragen und freiliegen, was definitiv nicht gut ist.

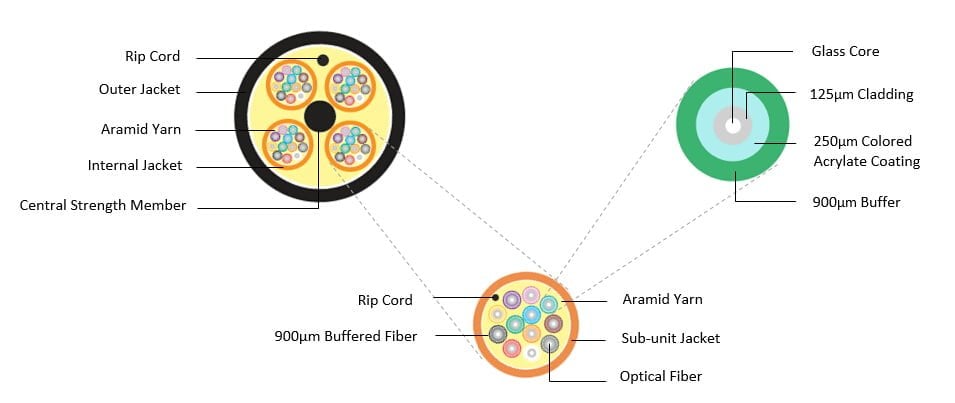

Diese Kabel unterscheiden sich in mehreren Aspekten von Bündeladerkabeln. Zunächst einmal ist der Faserkern weder durch eine Gelschicht noch durch irgendeine Art von Hülle geschützt.



Stattdessen,



Der Kern ist durch eine zweischichtige oder doppelte Beschichtung geschützt, die aus Kunststoff und aus wasserfestem Acrylat besteht.





Dank der Acrylatbeschichtung wird verhindert, dass Feuchtigkeit in das Kabel eindringt und den Kern beeinträchtigt. Ähnlich wie das Gel, das die Hülle von Bündeladerkabeln füllt, schützt es den Kern vor Feuchtigkeit und Nässe.



Der Unterschied besteht darin, dass die Acrylatbeschichtung den Kern niemals freilegt, wenn er unter Wasser gebogen oder komprimiert wird, da sie die ihn bedeckende Kunststofffaserschicht fest umhüllt.



Volladerkabel werden meist für Innenanwendungen verwendet und sind aufgrund ihrer Robustheit die ideale Wahl für LAN/WAN-Verbindungen mittlerer Länge, lange Innenstrecken oder sogar solche, die direkt vergraben werden müssen, sowie für Anwendungen unter Wasser.



Sehen,



Diese Kabel sind wesentlich einfacher zu installieren als ihre Gegenstücke mit losen Schläuchen, da für ihre Installation kein Gel benötigt wird (das ziemlich schmutzig sein kann und dessen Reinigung lästig ist).



Ein weiterer Vorteil ist, dass kein Fan-Out-Kit zum Spleißen oder Terminieren erforderlich ist. Die Stecker können direkt an jede Faser gecrimpt werden.





Der Glasfaserkabelabschluss besteht darin, an jede einzelne Glasfaser eines Kabels einen Stecker anzuschließen. Ohne diesen könnten die Glasfasern nicht an andere Geräte angeschlossen werden, wodurch ihr Zweck, Daten und Informationen zu übertragen, verfehlt würde.



Die beliebtesten Lösungen für den Glasfaserkabelabschluss sind Breakout-Kits, Pigtails und Spleiße.



Glasfaseranschlüsse (wo Kabel enden) werden auf zwei Arten hergestellt:



Verwenden Sie Steckverbinder, die zwei Fasern verbinden und so eine temporäre Verbindung herstellen und/oder die Faser mit einem Netzwerkgerät verbinden.

Spleißen, bei dem eine dauerhafte Verbindung zwischen zwei Fasern hergestellt wird.

Unabhängig davon, ob Sie ein Glasfaserkabel anschließen oder spleißen, müssen beide Kabel die folgenden Voraussetzungen erfüllen:



Hohe mechanische Festigkeit.

Hervorragende optische Leistung mit geringem Datenverlust und minimaler Reflexion.

Bedenken Sie, dass alle Anschlüsse mit der Ausrüstung kompatibel sein müssen, an die sie angeschlossen werden, und dass sie außerdem vor Umwelteinflüssen oder Gefahren am Installationsort geschützt sein müssen.



Die gängigsten Steckverbinder für Glasfaserkabel sind Stecker (auch als Stecker bezeichnet), die über eine hervorstehende Ferrule verfügen, die die Fasern hält und zwei Kabel zum Zusammenstecken ausrichtet.



Ein passender Adapter dient zum Verbinden der beiden Steckverbinder, die zu dem von ihnen verwendeten Sicherungsmechanismus (Bajonett, Schraub- oder Einrastmechanismus) passen müssen. Wenn Sie das Kabel direkt an aktive Geräte wie LEDs, VCSELs und Detektoren anschließen möchten, ist die Ferrulenausführung die beste Wahl.



Singlemode- und Multimode-Fasern verwenden jeweils unterschiedliche Stecker und Anschlussverfahren.



Am einfachsten zu terminieren sind Multimode-Fasern, was normalerweise durch die direkte Installation von Steckverbindern geschieht, während Singlemode-Terminierungen höchstwahrscheinlich durch das Anspleißen eines Pigtails an das installierte Kabel erfolgen, anstatt die Faser direkt zu terminieren, wie dies normalerweise bei Multimode-Fasern der Fall ist.



Die Konfektionierung von Singlemode-Kabeln erfordert äußerste Sorgfalt bei der Montage, um die bestmögliche Leistung zu gewährleisten. Deshalb erfolgt die Konfektionierung üblicherweise in einer Industrieanlage mit einem Epoxidharz, das wärmegehärtet und maschinell poliert wird.



Wenn Sie vor der Aufgabe stehen, einen Steckverbindertyp auszuwählen, sollten Sie die folgenden Aspekte berücksichtigen:



Stellen Sie sicher, dass der Anschluss mit den verwendeten Systemen kompatibel ist.

Informieren Sie sich über den gesamten Installationsprozess, wenn Sie damit nicht vertraut sind.

Prüfen Sie unbedingt die Vor- und Nachteile aller möglichen Anschlusstypen, bevor Sie sich für einen bestimmten entscheiden.



Ein Breakout-Kit besteht im Wesentlichen aus einem Satz leerer Mäntel, die entwickelt wurden, um dicht gepufferte Glasfaserstränge vor einem empfindlichen Kabel zu schützen. Diese Anschlussmethode erfordert weder Spleißen noch die Verwendung einer Spleißbox, die im Wesentlichen als Schutzgehäuse für die Kabelenden dient.



Bei der Verwendung von Glasfaser-Verteilungskabeln, losen Puffer- und/oder Flachbandkabeln ist dies die häufigste Anschlussoption, da diese Kabeltypen mehrere Litzen enthalten, die für eine dauerhafte Verwendung ausgelegt sind.



Dabei handelt es sich um eine einzelne, kurze, normalerweise dicht gepufferte Glasfaser, die an einem Ende über einen bereits installierten optischen Anschluss und am anderen Ende über ein Stück freiliegende Faser verfügt. Das bedeutet im Grunde, dass sich an einem Ende des Kabels nur ein Anschluss befindet.



Das Ende des Pigtails wird abisoliert und anschließend mit einer einzelnen Faser eines Mehrfaser-Hauptkabels verschweißt. Die Pigtails werden dann mit jeder Faser im Hauptkabel verschweißt, wodurch das Mehrfaserkabel schließlich in die Fasern zerlegt wird, aus denen es für den Anschluss an das Endgerät besteht.



Pigtails können entweder männliche oder weibliche Anschlüsse haben. Männliche Anschlüsse können direkt in einen optischen Transceiver eingesteckt werden, während weibliche Anschlüsse in den Feldern zwei und zwei eines Patchpanels montiert werden können. Falls die paarweise Montage nicht in Frage kommt, können sie auch in Einzelfaserlösungen montiert werden, die die Möglichkeit bieten, sie an Endpunkte oder Glasfaserstrecken mit Patchfasern anzuschließen.



Durch das Spleißen zweier Glasfaserkabel entsteht eine permanente oder semipermanente Verbindung. Es gibt zwar auch trennbare Glasfaser-Spleißlösungen, diese Verbindungsmethode ist jedoch nicht für das regelmäßige Verbinden/Trennen vorgesehen.





Glasfaser-Spleißen wird verwendet, wenn eine dauerhafte Lösung zur Behebung eines Verbindungsproblems benötigt wird. Zum Beispiel, wenn Sie ein 10 km langes Kabel verlegen müssen. Die meisten Glasfaserkabel werden in einer maximalen Länge von 5 km hergestellt, sodass Sie wahrscheinlich zwei Kabel miteinander verbinden müssen, um die gewünschte Länge zu erreichen. Steckverbinder sind in solchen Fällen keine Option.

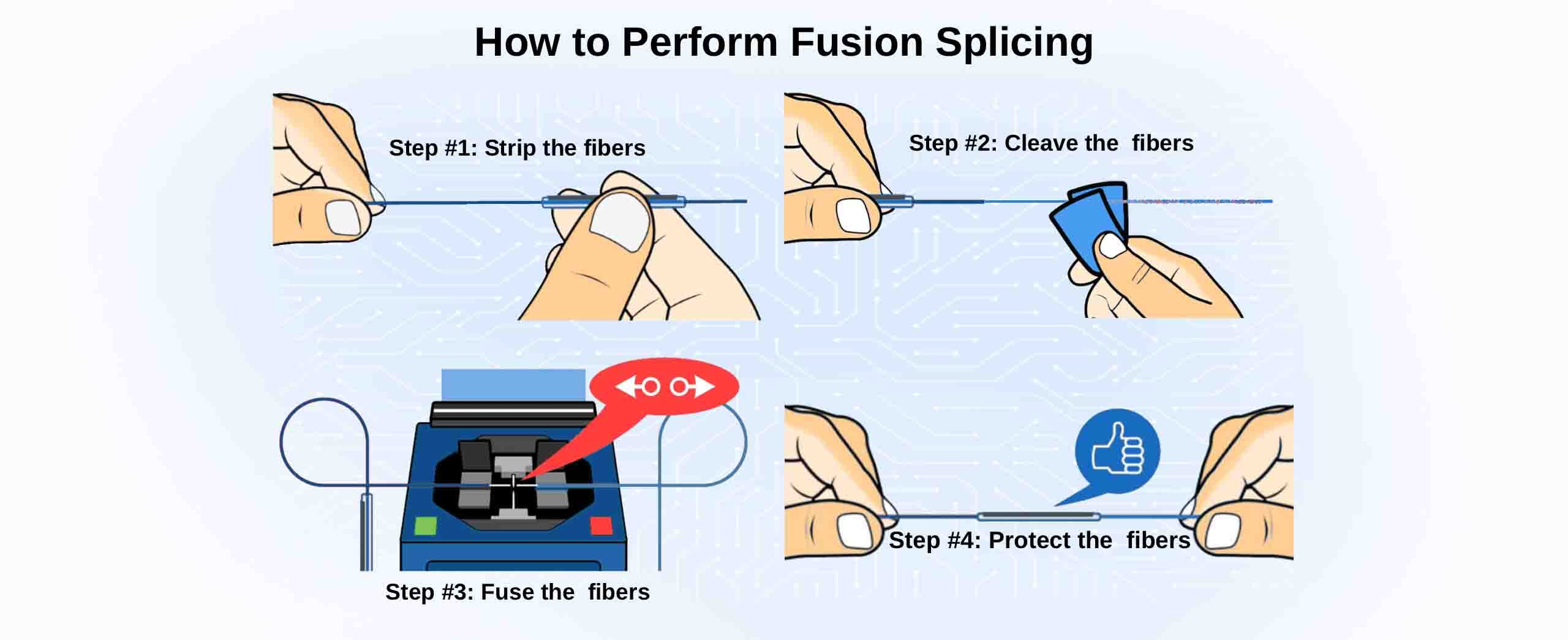

Es gibt zwei Möglichkeiten, Glasfaser-Spleißen durchzuführen:



Mechanische Spleiße: Diese Art des Spleißens wird normalerweise verwendet, wenn eine schnelle Lösung erforderlich ist.



Sie müssen lediglich die Schutzschicht des Glasfaserkabels entfernen, es reinigen, um sicherzustellen, dass keine Plastik- oder Staubpartikel vorhanden sind, und die Faser dann präzise und mit fester Hand abschneiden. Achten Sie dabei darauf, dass der Schnittwinkel im gleichen Winkel zur Faserachse verläuft. Beachten Sie: Bei dieser Art des Schneidens kann es zu einem Lichtverlust von bis zu 10 % kommen.
