Tutorial zu Glasfasertranspondern
Was ist ein Glasfasertransponder?

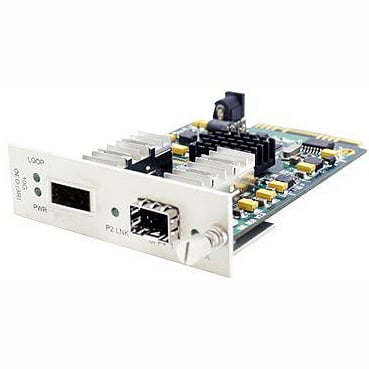

Faseroptische Transponder, je nach ihrer spezifischen Anwendung auch als wellenlängenkonvertierender Transponder, WDM-Transponder oder Faser-zu-Faser-Medienkonverter bekannt, spielen eine wichtige Rolle im WDM-System (Wavelength Division Multiplexing), insbesondere im DWDM-System (Dense Wavelength Division Multiplexing). Sein Name „Transponder“ ist eine Mischung aus Sender und Responder, was uns eine Vorstellung von seinem Zweck gibt. Es handelt sich um protokoll- und ratentransparente Glasfaser-Medienkonverter, die SFP-, SFP+-, XFP- und QSFP-Transceiver mit Datenraten von bis zu 11,32 Gbit/s unterstützen. Glasfasertransponder erweitern die Netzwerkentfernung durch die Umwandlung von Wellenlängen (1310 bis 1550), verstärken die optische Leistung und können die „drei Rs“ unterstützen, um das optische Signal neu zu steuern, zu regenerieren und umzuformen. Generell gibt es bei diesem Gerät eine O-E-O (optisch-elektrische-optische) Funktion. Im Terminal-Multiplexer sind üblicherweise Glasfasertransponder und optische Multiplexer vorhanden.
|
 |
Wie funktioniert ein Glasfasertransponder?
Das offensichtlichste Merkmal eines Transponders ist, dass er automatisch ein Signal auf einer anderen Wellenlänge empfängt, verstärkt und dann weitersendet, ohne den Daten-/Signalinhalt zu verändern. Die Wellenlängenumwandlung in kommerziellen Netzwerken erfolgt heute nur noch durch optisch-elektronisch-optische (O-E-O) Transponder. Der O-E-O-Transponder fungiert als Regenerator, der ein optisches Eingangssignal in elektrische Form umwandelt, eine logische Kopie eines Eingangssignals mit einer neuen Amplitude und Form seiner elektrischen Impulse erzeugt und dieses Signal verwendet, um einen Sender anzusteuern, der an der neuen Stelle ein optisches Signal erzeugt Wellenlänge.
Warum brauchen wir Glasfasertransponder im WDM-System?
Wir benötigen aus mehreren Gründen wellenlängenkonzertierende Transponder. Zunächst verbinden sie inkompatible Geräte. Ein solches Beispiel ist die Umwandlung der 1300-nm-Trägerwellenlänge optischer Netzwerke. Ein weiterer Bedarf an Konvertern entsteht, weil wir unterschiedliche Glasfasernetze mit unterschiedlichen Anbietern und unterschiedlichen Standards haben. Daher benötigen wir Glasfasertransponder, um von einem Glasfasernetz zum anderen zu wechseln. Glasfasertransponder helfen uns, die Anzahl der erforderlichen Wellenlängen zu reduzieren.
Entwicklung eines Glasfasertransponders
Die Signalregeneration wurde ursprünglich nicht in Glasfasertranspondern implementiert. Diese Transponder dienten zunächst nur dazu, die Wellenlängen eingehender externer Signale in Wellenlängen umzuwandeln, die mit den WDM-Systemen kompatibel waren. Diese Umwandlung dient auch dazu, die Frequenzen zu stabilisieren und die Leistung dieser Signale in etwas zu verstärken, das mit dem EDFA im DWDM-System kompatibel ist. Die Komplexität der Signalregenerationskomponenten in Transpondern nahm mit der Weiterentwicklung von 1R zu 3R zu.
| 1R | 1R is shorthand for reamplification. It was used in the earliest fiber optic transponders. As the name implies, 1R does not employ any methods to "clean up" the signal. Rather, it simply takes the incoming external optical signal and converts it to analog. This process happened regardless of signal integrity. As a result, if the incoming optical signal was "junk", the analog version of it would be "junk" as well. Another consequence of 1R was that, because of the signal degradation inherent to long-range communications that would occur, the practical distance of DWDM systems was limited. |
| 2R | 2R is shorthand for reshaping and reamplification. Before the incoming external signal is reamplified, it first goes through a process to clean it up. The quality of the signals was monitored at this point. |
|
3R Reamplify, Retime, and Reshape |
3R is shorthand for reamplify, retime, and reshape. This system is more advanced than both 1R and 2R systems. Signal quality can be monitored more closely and accurately, thanks to the inclusion of quality bits embedded in the signal. The quality bits inform the system of the level of health and degradation of the signal. 3R systems are capable of the monitoring of bidirectional communication. |
| Muxponder or Multiplexed Transponder | Muxponder has different names depending on vendor. It essentially performs some relatively simple time division multiplexing of lower rate signals into a higher rate carrier within the system (a common example is the ability to accept 4 OC-48s and then output a single OC-192 in the 1550 nm band). More latest muxponder designs have absorbed more and more TDM functionality, in some cases obviating the need for traditional SONET/SDH transport equipment. |
Transponder vs. Transceiver
Ein Transponder und ein Transceiver sind funktionell ähnliche Geräte, die ein elektrisches Vollduplexsignal in ein optisches Vollduplexsignal umwandeln. Der Unterschied zwischen den beiden besteht darin, dass Glasfaser-Transceiver über eine serielle Schnittstelle elektrisch mit dem Hostsystem verbunden sind, während Transponder eine parallele Schnittstelle verwenden. Daher können Transponder parallele Signale mit niedrigerer Rate leichter verarbeiten, sind jedoch sperriger und verbrauchen mehr Strom als Transceiver. Darüber hinaus sind Transceiver darauf beschränkt, nur eine elektrisch-optische Funktion bereitzustellen (ohne zwischen seriellen und parallelen elektrischen Schnittstellen zu unterscheiden), während Transponder ein optisches Signal einer Wellenlänge in ein optisches Signal einer anderen Wellenlänge umwandeln. Daher können Transponder als zwei Rücken an Rücken angeordnete Transceiver betrachtet werden.
Anwendungen von Glasfasertranspondern
Glasfasertransponder können in einer Vielzahl von Netzwerken und Anwendungen eingesetzt werden:

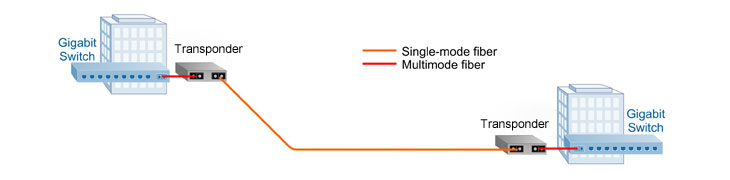

Konvertieren Sie Multimode in Singlemode-Glasfaser („Transponder“ für diese Anwendung wird von einigen Benutzern auch als Glasfaser-zu-Glasfaser-Medienkonverter bezeichnet)

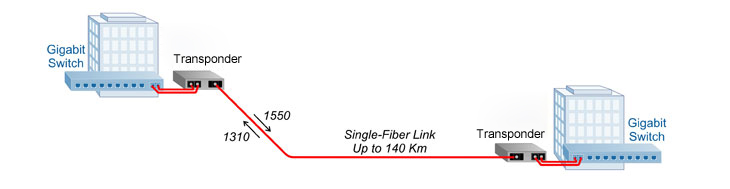

Konvertieren Sie Dual Fiber in Single-Fiber („Transponder“ für diese Anwendung wird von einigen Benutzern auch Dual Fiber to Single-Fiber Converter genannt)

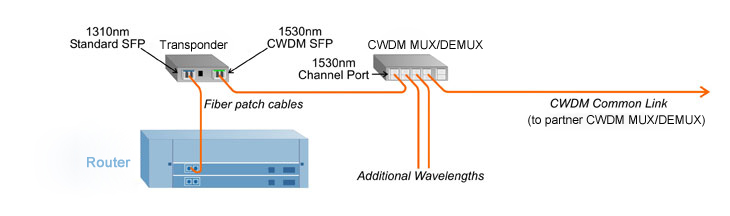

Convert Wavelengths with Transponders ("Transponder" for this application is also called WDM Transponders, or Wavelength-converting Transponder by some users)
Extend 10G OTN Network Distances

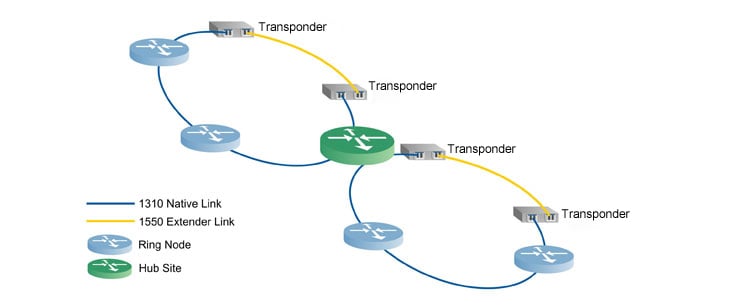

Extend SONET Ring Distances
Fiber-Mart Wavelength-converting Transponders Solutions – OEO WDM Transponder
Fiber-Mart has a wide range option for OEO WDM Transponder. You can find the device with transmission speed as 2.5G, 4.25G, 8G, 10G and 40G. In addition, module ports, such as SFP to SFP, SFP+ to SFP+, SFP+ to XFP, XFP to XFP and QSFP to QSFP OEO transponders with linecard or standalone packing type are offered in Fiber-Mart. Moreover, premium 1U or 2U unified platform chassis for the wavelength-converting transponders are also available. As an important part of CWDM & DWDM Networks, Fiber-Mart's wavelength-converting transponders offer a perfect solution for you.

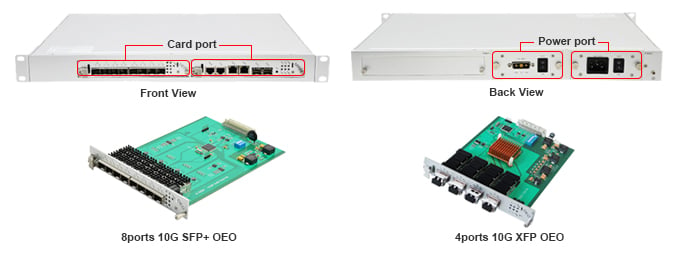

Fiber-Mart 1U OEO WDM Transponder

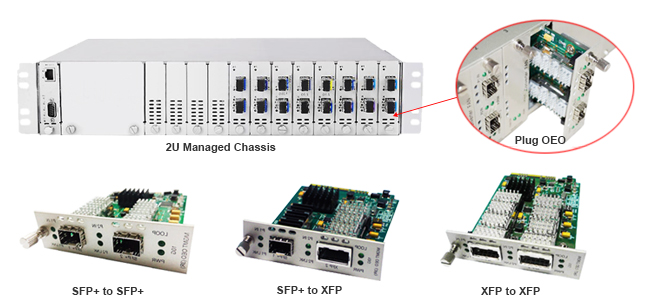

Fiber-Mart 2U OEO WDM Transponder

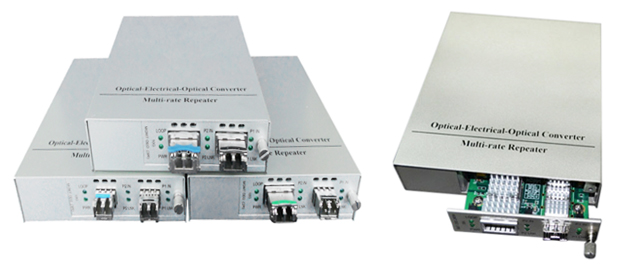

Fiber-Mart Standalone OEO WDM Transponder
Fiber-Mart OEO WDM Transponder Product Family
| Model # | Description |
| SFP to SFP Wavelength-converting Transponders | |
| 2P-2G-2R-SS-FSOEO-2U | 2 Ports SFP to SFP WDM Transponder OEO Converter for Any-rate from 100Mb to 2.5G w/2R Support |
| 2P-2G-3R-SS-FSOEO-2U | 2 Ports SFP to SFP WDM Transponder OEO Converter for Any-rate from 100Mb to 2.5G w/3R Support |
| 2P-4G-2R-SS-FSOEO-2U | 2 Ports SFP to SFP WDM Transponder OEO Converter for Any-rate from 100Mb to 4G w/2R Support |
| 2P-4G-3R-SS-FSOEO-2U | 2 Ports SFP to SFP WDM Transponder OEO Converter for Any-rate from 100Mb to 4G w/3R Support |
| 8P-8G-2R-SS-FSOEO-1U | 8 Ports SFP to SFP WDM Transponder OEO Converter for Any-rate from 100Mb to 8Gbps w/2R Support |
| SFP+ to SFP+ Wavelength-converting Transponders | |
| 2P-10G-3R-SS-FSOEO-2U | 2 Ports SFP+ to SFP+ 10G OEO Converter Transponder w/full 3R Support |
| >2P-10G-3R-SS-FSOEO | 2 Ports SFP+ to SFP+ 10G OEO Converter Transponder w/full 3R Support--Standalone |
| 8P-10G-3R-SS-FSOEO-1U | 8 Ports SFP+ to SFP+ 10G OEO Converter Transponder w/full 3R Support |
| XFP to XFP Wavelength-converting Transponders | |
| 2P-10G-3R-XX-FSOEO-2U | 2 Ports XFP to XFP 10G OEO Converter Transponder w/full 3R Support |
| 2P-10G-3R-XX-FSOEO | 2 Ports XFP to XFP 10G OEO Converter Transponder w/full 3R Support--Standalone |
| 8P-10G-3R-XX-FSOEO-1U | 4 Ports XFP to XFP 10G OEO Converter Transponder w/full 3R Support |
| SFP+ to XFP Wavelength-converting Transponders | |
| 2P-10G-3R-SX-FSOEO-2U | 2 Ports SFP+ to XFP 10G OEO Converter Transponder w/full 3R Support |
| 2P-10G-3R-SX-FSOEO | 2 Ports SFP+ to XFP 10G OEO Converter Transponder w/full 3R Support--Standalone |
| QSFP to QSFP Wavelength-converting Transponders | |
| 2P-40G-3R-Q-FSOEO | 2 Ports QSFP to QSFP 40G WDM Transponder OEO Converter w/full 3R Support Standalone |
| Platform Chassis for Wavelength-converting Transponders | |
| F-1U-RC001 | 1U Unified platform Chassis |
| F-2U-RC001 | 2U Multi-services unified platform Managed Chassis |
