Erhalten Sie ein Anwendungsszenario für EDFA-Verstärker in der optischen Kommunikation

In der schnelllebigen, technologisch fortgeschrittenen Welt von heute wächst der Bedarf an schneller Datenübertragung. Dieser Fortschritt in der Kommunikation basiert auf Glasfasertechnik, die es ermöglicht, große Datenmengen über große Entfernungen mit geringen Verlusten zu übertragen. Allerdings stellt die Signalverschlechterung über lange Distanzen ein erhebliches Problem bei der Glasfaserübertragung dar.

In dieser Situation  ist ein EDFA-Verstärker  hilfreich. Diese Geräte haben die Kommunikation revolutioniert, indem sie die Datenübertragung verbessern, ohne sie wieder in elektrische Signale umzuwandeln, und dabei gleichzeitig die Geschwindigkeit und Präzision der Datenübertragung beibehalten.

Erbiumdotierter Faserverstärker (EDFA):  In einem Erbiumdotierten Faserverstärker (EDFA) wird ein Segment einer optischen Faser mit dem Seltenerdelement Erbium injiziert, um Lichtsignale zu verbessern. In der Kommunikationstechnik wird er häufig in den C- und L-Bändern eingesetzt, die für ihre hohen Signalverluste bekannt sind. Ziel dieses Verstärkungsverfahrens ist die Steigerung der optischen Signalstärke, die für eine effiziente Glasfaserübertragung über große Entfernungen unerlässlich ist. Die optische Verstärkung in der Glasfasertechnik wurde erstmals in den 1960er Jahren konzipiert. Praktisch realisierbar war sie jedoch erst in den 1980er und frühen 1990er Jahren. Forscher begannen, die Verwendung von Seltenerdelementen wie Erbium zur Signalverstärkung im Telekommunikationswellenlängenbereich um 1550 nm zu untersuchen. Die Entwicklung von EDFAs war ein Durchbruch, der die Wirtschaftlichkeit und Effizienz optischer Netze deutlich steigerte.

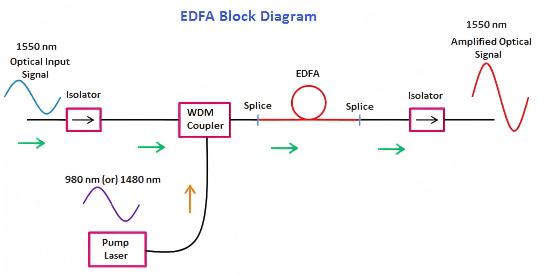

Wie funktioniert die EDFA?

Um eine effektive Fernkommunikation zu ermöglichen, verstärkt ein Erbium-dotierter Faserverstärker (EDFA) mithilfe komplexer Verfahren schwache optische Signale. EDFAs nutzen präzise Pumptechniken und die Eigenschaften erbiumdotierter Fasern, um eine leistungsstarke Signalverstärkung mit geringem Rauschen zu erzielen. Die wichtigsten Funktionsweisen und Elemente eines EDFA werden im Folgenden beschrieben:

Grundlagen der Funktionsweise von EDFA-Verstärkern

Die Funktionsweise eines EDFA-Verstärkers basiert auf der Emission stimulierter Photonen. Hier eine detaillierte Prozessbeschreibung:

• Faserdotierung:  Zur Dotierung eines optischen Faserabschnitts werden Erbiumionen verwendet. Dieser Dotierungsprozess ermöglicht das Einbringen von Erbiumatomen in die Faser. Dadurch können diese anschließend mit einfallenden Lichtsignalen interagieren.
• Pumplaser:  Ein Laserstrahl hoher Leistung mit einer Wellenlänge von etwa 980 nm oder 1480 nm wird in die dotierte Faser eingekoppelt. Dieses Pumplicht hebt die Erbiumionen von einem sehr niedrigen Energieniveau auf ein höheres an.
• Signaleinspeisung:  Das schwache optische Signal, das eine Verstärkung erfordert, füllt die Erbium-dotierte Faser.
• Stimulierte Emission:  Das schwache Signallicht regt die angeregten Erbiumionen zur Rückkehr in ihren Grundzustand an. Dabei wird mit Licht der gleichen Wellenlänge wie das einfallende Signal die überschüssige Energie in Form von Photonen freigesetzt. Dieses Verfahren dient der Verstärkung des Signallichts.
• Ergebnis:  Das Signal ist beim Verlassen der Faser deutlich intensiver als beim Eintritt.
• Energieniveaus des detaillierten Mechanismus:  Die Erbiumionen der Faser weisen unterschiedliche Energieniveaus auf. Werden die Elektronen der Erbiumionen mit Licht der Wellenlängen 980 nm oder 1480 nm angeregt, wechseln sie vom Grundzustand (E1) in einen angeregten Zustand (E3 oder E2).
• Metastabiler Zustand:  Der metastabile Zustand (E2) ist die letzte Stufe nach dem angeregten Zustand (E3) der Elektronen. Es handelt sich um ein niedrigeres Energieniveau. Aufgrund seiner längeren Stabilität kann in diesem Zustand Energie vorübergehend in den Erbiumionen gespeichert werden.
• Stimulierte Emission:  Ein einfallendes Signalphoton regt die Elektronen der Erbiumionen in den Grundzustand (E1) zurück. Dieses Photon durchläuft die dotierte Faser. Dadurch werden weitere Photonen emittiert, deren Phase und Richtung mit dem einfallenden Signal übereinstimmen. So kommt es zu einer Signalverstärkung.

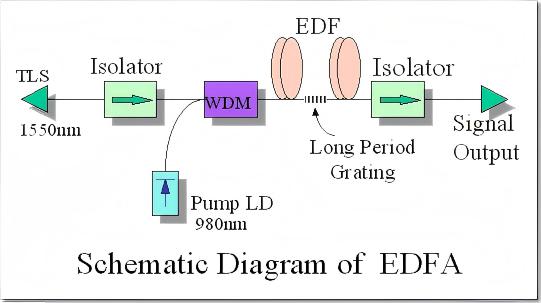

Elemente der EDFA

Ein EDFA-System besteht typischerweise aus folgenden Komponenten:

• Das Kernmedium, in dem die Verstärkung stattfindet, ist eine Erbium-dotierte Faser.
• Der Pumplaser liefert die Energie, die zur Anregung der Erbiumionen erforderlich ist.
• Der Wellenlängenmultiplexer (WDM) kombiniert das Signallicht und das Pumplaserlicht. Diese Lichter gelangen dann in die dotierte Faser.
• Isolatoren:  Isolatoren gewährleisten, dass das Signal unerwünschte Reflexionen verhindert und sich nur in eine Richtung ausbreitet.
• Optische Filter:  Um eine reine Signalverstärkung zu gewährleisten, werden unerwünschtes Rauschen und Frequenzen außerhalb des Bandes eliminiert.

Die Bedeutung von EDFAs

Verstärkung ohne Umwandlung:  Die Fähigkeit von EDFAs, optische Impulse zu verstärken, ohne sie wieder in elektrische Signale umzuwandeln, ist einer ihrer Hauptvorteile. Diese rein optische Verstärkung erhält die Bandbreite und die hohe Geschwindigkeit des ursprünglichen Signals. Moderne Hochgeschwindigkeits-Kommunikationsnetze benötigen dies unbedingt.

Fernkommunikation:  Obwohl Glasfaserkabel Daten über große Entfernungen übertragen können, verschlechtert sich das Signal durch Dämpfung und Dispersion. EDFAs ermöglichen es, Daten deutlich über größere Distanzen zu übertragen, ohne dass es zu nennenswerten Qualitätseinbußen kommt, indem sie diese schwachen Signale verstärken. Dies ist für Unterwasserverbindungen und terrestrische Netzwerke über große Entfernungen von entscheidender Bedeutung.

Kosteneffizienz:  EDFAs sind im Vergleich zu alternativen Verstärkungstechniken sehr wirtschaftlich. Teure und komplexe elektronische Bauteile sowie Regenerationssysteme werden durch den Einsatz von EDFAs überflüssig. Die Netzwerkarchitektur wird vereinfacht und die Betriebskosten werden minimiert, da die optisch-elektrisch-optische (OEO) Wandlung entfällt.

Rauscharm und hohe Verstärkung:  EDFAs ermöglichen hohe Verstärkung bei geringem Rauschen. Das bedeutet, dass sie Signale effizient verstärken, ohne dabei viel Rauschen hinzuzufügen. Dadurch bleibt die Signalqualität über große Entfernungen erhalten.

Kompatibilität mit Wellenlängenmultiplex (WDM):  Durch die gleichzeitige Übertragung optischer Signale über eine einzelne Faser bei unterschiedlichen Wellenlängen arbeiten EDFAs mit der WDM-Technologie zusammen. Kompatible EDFAs sind notwendig, um den steigenden Bedarf an Datenübertragung und die wachsende Kapazität optischer Netze zu decken.

Stabilität und Zuverlässigkeit:  EDFAs sind zuverlässig und stabil. Sie zeichnen sich durch eine lange Lebensdauer aus und arbeiten effizient in verschiedensten Umgebungen. In unterschiedlichen terrestrischen Kommunikationsnetzen, wie z. B. im Weltraum, in der freien Natur und unter Wasser, eignen sie sich ideal für den Einsatz.

Anwendungen von EDFAs

Internet-Backbone:  EFDA ist ein zentraler Bestandteil des Internet-Backbones und besteht aus Hochleistungs-Glasfaserkabeln, die starke und klare Datensignale über große Entfernungen übertragen. Dadurch erhalten Nutzer weltweit einen zuverlässigen und schnellen Internetzugang.

Telekommunikation:  Zur Verbesserung der Übertragungsleistung spielen EDFAs eine wichtige Rolle in Fern- und Metronetzen. Sie gewährleisten, dass beim Senden von Daten über Hunderte oder sogar Tausende von Kilometern keine regelmäßige Signalregeneration erforderlich ist.

Um Fernsehsignale über große Gebiete zu verbreiten, nutzen Kabelfernsehsysteme (CATV) sogenannte EDFAs (Enhanced Wide Receivers). Dank EDFAs sind hochwertige Videoübertragungen für mehrere Abonnenten möglich. EDFAs gewährleisten eine kompromisslose Signalqualität.

Forschung und Entwicklung:  Zahlreiche experimentelle Konfigurationen in Forschung und Entwicklung nutzen EDFAs. Dazu gehören optische Sensorik, Laserphysik und Spektroskopie. Aufgrund ihrer Fähigkeit, eine stabile und leistungsstarke optische Verstärkung zu liefern, sind sie nützliche Instrumente in der wissenschaftlichen Forschung.

Militär und Luft- und Raumfahrt:  EDFA-Verstärker werden in der Luft- und Raumfahrt sowie im Militärbereich für zuverlässige und sichere Kommunikation eingesetzt. Systeme, die Daten mit hoher Geschwindigkeit übertragen und widerstandsfähig gegenüber widrigen Umgebungsbedingungen sein müssen, verwenden EDFAs.
