Wie funktioniert ein Glasfaserstecker?

Glasfaserverbinder , auch Live Joints genannt, sind passive Geräte, die wiederholt zum Verbinden zweier Glasfaser- oder Glasfaserkabel verwendet werden können, um einen durchgehenden Lichtweg zu bilden. Sie werden häufig in Anwendungen für Glasfaserübertragungsleitungen, Glasfaserverteiler und Glasfasertestgeräte eingesetzt und sind derzeit das am häufigsten verwendete passive Glasfasergerät.

Allgemeine Struktur des Glasfasersteckers

Glasfasersteckverbinder dienen zur Verbindung von Glasfasern. Glasfasersteckverbinder werden heute häufig in faseroptischen Kommunikationssystemen eingesetzt. Es gibt sie in verschiedenen Ausführungen und mit unterschiedlichen Strukturen. Der Grundaufbau der verschiedenen Glasfasersteckverbindertypen ist jedoch gleich. Die meisten Glasfasersteckverbinder verwenden in der Regel hochpräzise Komponenten (bestehend aus zwei Stiften und einem Verbindungsrohr), um eine faserzentrierte Verbindung herzustellen.

Die Methode besteht darin, die Faser im Stift zu befestigen und anschließend die Stiftoberfläche zu polieren, um die Ausrichtung im Kupplungsrohr zu erreichen. Die äußeren Komponenten der Stifte bestehen aus Metall oder nichtmetallischen Werkstoffen. Das Stiftende muss geschliffen werden, am anderen Ende befinden sich üblicherweise Biegebegrenzungselemente, um die Faser oder das Glasfaserkabel zu stützen und Spannungen abzubauen. Das Kupplungsrohr besteht aus einem zylindrischen Befestigungselement aus Keramik oder Bronze und ist mit einem Metall- oder Kunststoffflansch ausgestattet, um die Montage der Glasfaserstecker zu erleichtern. Für eine präzise Ausrichtung der Faser sind hohe Anforderungen an die Verarbeitungspräzision der Stifte und des Kupplungsrohrs zu stellen.

Haupttypen von Glasfasersteckverbindern

Glasfasersteckverbinder lassen sich je nach Klassifizierung in verschiedene Typen unterteilen. Je nach Übertragungsmedium unterscheidet man zwischen Singlemode- und Multimode-Steckverbindern. Je nach Struktur unterscheidet man zwischen FC, SC, ST, D4, DIN, Bikonisch, MU, LC, MT usw. Je nach Stiftoberfläche unterscheidet man zwischen FC, PC (UPC) und APC. Je nach Anzahl der Glasfaserkerne unterscheidet man zwischen Single-Core- und Multi-Core-Steckverbindern. Im Alltag orientieren wir uns in der Regel an der Struktur der Glasfasersteckverbinder.

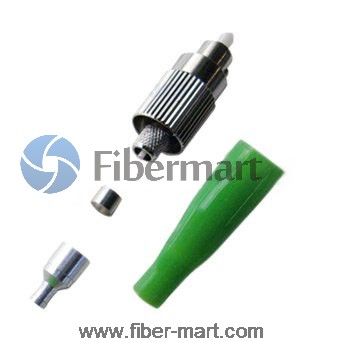

Fiber-MART, der führende Hersteller professioneller Glasfaserprodukte, bietet verschiedene Arten von Glasfaser-Steckverbindern an, darunter FC- , LC-, SC- und ST-Steckverbinder. Sie sind leistungsstark und dennoch günstig. Kaufen Sie Glasfaser-Verbindungsprodukte vertrauensvoll auf unserer Website.
