Wie man optische Transceiver für hochdichte Netzwerke auswählt

Bevor wir uns mit der Auswahl von Transceivern befassen, ist es wichtig zu klären, was ein High Density Network (HDN) im Kontext von ISP- und Rechenzentrumsbetrieb ausmacht. Ein HDN ist eine Netzwerkinfrastruktur, die sich durch eine hohe Konzentration von Netzwerkanschlüssen, Geräten und Datenübertragungspfaden auf begrenztem Raum auszeichnet – typischerweise gemessen an der Anzahl der Anschlüsse pro Rackeinheit (z. B. 1U/2U-Switches mit 48 oder mehr Anschlüssen). HDNs sind darauf ausgelegt, massiven, gleichzeitigen Datenverkehr zu bewältigen, eine große Anzahl angeschlossener Endpunkte (wie Server, Speichergeräte und Netzwerkknoten) zu unterstützen und die Bandbreitenauslastung pro Quadratmeter Rackfläche zu maximieren. Typische Anwendungsbereiche von HDNs sind Hyperscale-Rechenzentren, ISP-Backbone-Knoten, große KI/HPC-Cluster und Unternehmenskernnetzwerke, bei denen Platzeffizienz, hoher Durchsatz und Skalierbarkeit von entscheidender Bedeutung sind.

Für ISP- und Rechenzentrumsingenieure stellen hochdichte Netzwerkimplementierungen – gekennzeichnet durch dichte Portkonfigurationen, massiven gleichzeitigen Datenverkehr und strenge Platz- und Energiebeschränkungen – besondere Herausforderungen bei der Auswahl optischer Transceiver dar . Das Hauptziel besteht darin, optimalen Durchsatz, zuverlässige Kompatibilität und Kosteneffizienz zu erreichen und gleichzeitig den wachsenden Anforderungen von Cloud-Diensten, KI-Computing und der Übertragung großer Nutzerdatenmengen gerecht zu werden. Dieser Artikel soll Ingenieuren bei der Entscheidungsfindung helfen und konzentriert sich auf die kritischen Faktoren, die die Leistung und Skalierbarkeit hochdichter Netzwerkinfrastrukturen direkt beeinflussen.

Designprinzipien für die Auswahl von Transceivern mit hoher Dichte

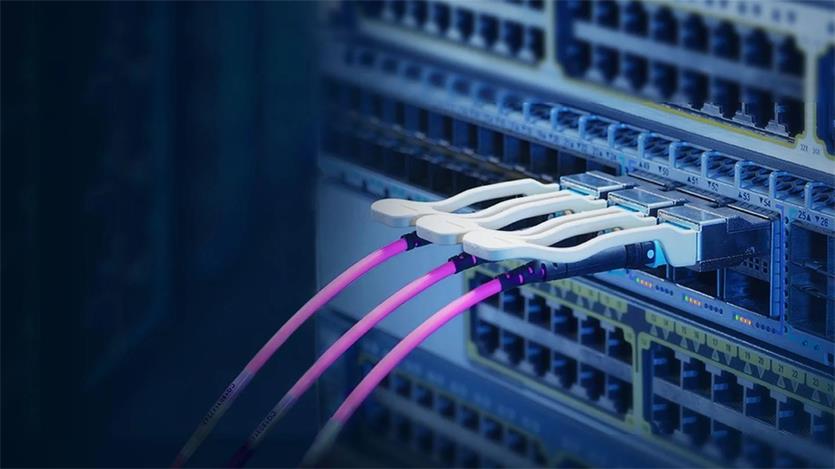

Hochdichte Netzwerke unterscheiden sich grundlegend von herkömmlichen niedrigdichten Systemen und erfordern Transceiver, die drei Kernprinzipien erfüllen: Platzeffizienz, Bandbreitenskalierbarkeit und Betriebsstabilität. Im Gegensatz zu Standardnetzwerken, in denen die Leistung einzelner Transceiver Priorität haben kann, benötigen Umgebungen mit hoher Dichte Komponenten, die nahtlos in Clusterkonfigurationen zusammenarbeiten, den Rackplatzbedarf minimieren und den Gesamtenergieverbrauch sowie die Wärmeentwicklung reduzieren.

Für ISP-Backbone-Knoten und große Rechenzentren ergeben sich aus diesen Prinzipien konkrete Anforderungen: Transceiver müssen in kompakte Switch-Bauformen passen, hohe Datenraten pro Port unterstützen, einen geringen Stromverbrauch aufweisen und den hohen Temperaturen in dicht bestückten Rack-Umgebungen standhalten. Die Missachtung dieser Prinzipien kann zu Engpässen, erhöhten Betriebskosten oder vorzeitigem Geräteausfall führen.

Datenratenauswahl

Wichtige Überlegungen zur Datenratenplanung

In hochdichten Netzwerken geht es bei der Auswahl der Datenrate nicht nur darum, die schnellste verfügbare Option zu wählen – vielmehr muss die Portbandbreite an die tatsächlichen Verkehrsmuster des Netzwerksegments angepasst werden. Beispielsweise haben Access-Layer-Switches, die Server mit Top-of-Rack-Geräten (ToR) verbinden, andere Durchsatzanforderungen als Core-Layer-Switches, die den Backbone-Verkehr von Internetdienstanbietern oder die Verbindungen von KI-Clustern verarbeiten.

Ein kritischer Fehler bei hochdichten Netzwerken ist die Überdimensionierung der Datenraten, was die Kosten unnötig erhöht, oder die Unterdimensionierung, die bei steigendem Datenverkehr zu Engpässen führt. Ingenieure müssen daher die aktuelle Datenlast und die zukünftigen Wachstumsprognosen gründlich analysieren, da hochdichte Netzwerke durch die Hinzufügung neuer Server, Dienste oder Benutzergruppen oft rasant wachsen.

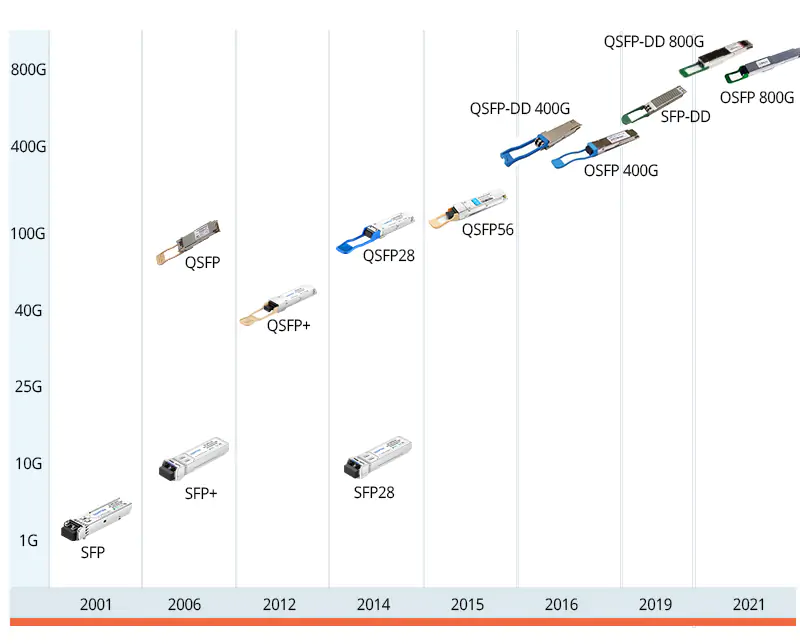

Optimale Datenraten für Szenarien mit hoher Dichte

Die folgenden Datenraten sind für spezifische Anwendungsfälle mit hoher Dichte optimiert und bieten ein ausgewogenes Verhältnis zwischen Leistung und Kosten für ISP- und Rechenzentrumsanwendungen:

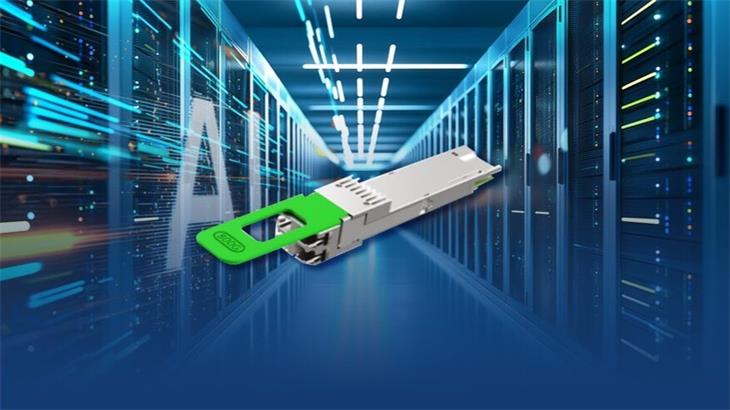

Insbesondere 800-Gbit/s-Transceiver haben sich als entscheidende Komponente für KI- und HPC-Umgebungen etabliert. Sie ermöglichen einen schnelleren Datentransfer zwischen dichten Knotenclustern und steigern die Verarbeitungseffizienz deutlich. FiberMart bietet ein umfassendes Portfolio an Transceivern für all diese Datenraten, die speziell auf die Anforderungen von Umgebungen mit hoher Dichte zugeschnitten sind.

Formfaktor und Anschluss

Formfaktorauswahl zur Platzoptimierung

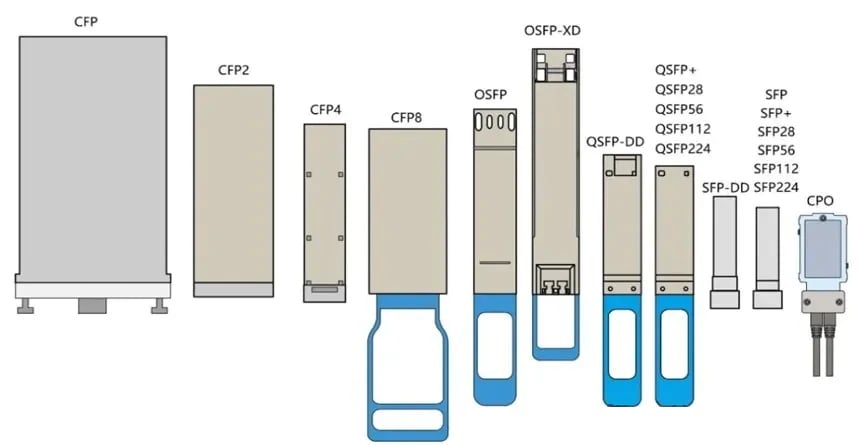

Der Formfaktor ist entscheidend für die Auswahl von Transceivern mit hoher Portdichte, da er direkt bestimmt, wie viele Ports in einem einzelnen Switch-Gehäuse untergebracht werden können. Kompakte Formfaktoren sind unerlässlich, um die Portdichte zu maximieren, ohne den Rackplatz zu vergrößern – eine wertvolle Ressource in Rechenzentren und ISP-Einrichtungen.

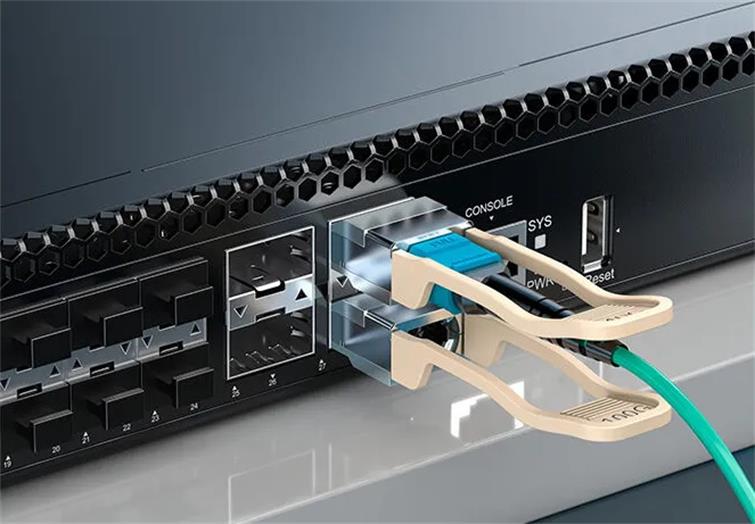

Ingenieure müssen Formfaktoren priorisieren, die mit ihrer vorhandenen Switch-Hardware kompatibel sind und gleichzeitig die erforderlichen Datenraten unterstützen. Beispielsweise kann ein 1U-Switch, der für QSFP28-Transceiver ausgelegt ist, 32 x 100-Gbit/s-Ports aufnehmen, während ein größerer Formfaktor die Portanzahl begrenzen und die Portdichte verringern würde. Die Entwicklung der Formfaktoren – von SFP28 über QSFP56-DD bis hin zu OSFP – wurde durch den Bedarf vorangetrieben, mehr Bandbreite auf kleinerem Raum für Anwendungen mit hoher Portdichte zu realisieren.

Steckverbindertypen und MSA-Konformität

Die Auswahl der Steckverbinder ergänzt den Formfaktor durch zuverlässige Signalübertragung und effizientes Kabelmanagement in dicht bestückten Racks. LC-Steckverbinder sind aufgrund ihrer geringen Größe der Industriestandard für Transceiver mit hoher Packungsdichte. Dies ermöglicht engere Portabstände und reduziert den Kabelsalat. Für Transceiver mit ultraschnellen Übertragungsraten (400 Gbit/s+) werden MPO-Steckverbinder bevorzugt, da sie parallele Glasfaserverbindungen unterstützen und die Verwaltung mehrerer Glasfaserstränge auf engstem Raum vereinfachen.

Die Einhaltung der Multi-Source Agreement (MSA)-Standards ist für hochdichte Netzwerke unerlässlich. MSA definiert einheitliche Spezifikationen für Transceiver und gewährleistet so die Interoperabilität zwischen verschiedenen Herstellern – ein entscheidender Faktor bei der Skalierung von Netzwerken mit Transceivern mehrerer Anbieter. Ingenieure sollten sicherstellen, dass die ausgewählten Transceiver die relevanten MSA-Standards (z. B. QSFP-DD MSA, OSFP MSA) erfüllen, um Kompatibilitätsprobleme während der Implementierung zu vermeiden.

Transceiver-Technologie

Leistungs- und Kostenabwägung

Die Wahl zwischen Transceivern für Singlemode- (SMF) und Multimode-Fasern (MMF) hat direkten Einfluss auf Netzwerkleistung, Kosten und Skalierbarkeit in Umgebungen mit hoher Dichte. SMF-Transceiver nutzen einen schmalen Faserkern, der größere Übertragungsdistanzen mit minimalem Signalverlust ermöglicht, während MMF-Transceiver einen größeren Kern verwenden und kürzere Distanzen zu geringeren Kosten unterstützen.

Für ISP-Ingenieure, die Backbone-Verbindungen zwischen geografisch verteilten Rechenzentren verwalten, sind SMF-Transceiver die optimale Wahl, da sie Entfernungen von über 40 km unterstützen und die Signalqualität auch bei hohem Datenverkehr gewährleisten. Für Rechenzentrumstechniker eignen sich MMF-Transceiver ideal für Verbindungen innerhalb eines Racks oder Gebäudes (bis zu 500 m) und bieten eine kostengünstige Lösung für Verbindungen mit hoher Dichte über kurze Distanzen.

Praktische Einsatzstrategien

Die kostengünstigste Lösung für hochdichte Netzwerke ist der Einsatz einer Hybridlösung aus SMF- und MMF-Transceivern, wobei die Technologie an die Übertragungsdistanz angepasst wird. Beispielsweise können in einem HGX H100 AI-Cluster mit 128 Knoten die Gesamtkosten im Vergleich zu einer reinen SMF-Lösung um etwa 35 % gesenkt werden, indem SMF-Transceiver für Verbindungen zwischen Racks über große Entfernungen und MMF-Transceiver (oder Direct-Attach-Kabel, DACs) für Verbindungen innerhalb eines Racks über kurze Entfernungen verwendet werden.

Ingenieure sollten bei der Wahl zwischen SMF und MMF auch die zukünftige Skalierbarkeit berücksichtigen. SMF-Transceiver bieten eine größere Flexibilität bei der Erweiterung der Netzwerkreichweite und sind daher eine bessere langfristige Investition für Netzwerke, die möglicherweise zusätzliche Rechenzentren oder Campusstandorte anbinden müssen.

Wellenlänge und Übertragungsreichweite

Wellenlängenauswahl für Signalintegrität

Die Wellenlänge (gemessen in Nanometern, nm) ist ein entscheidender Parameter, der die Übertragungsdistanz und Signalqualität optischer Transceiver bestimmt. In hochdichten Netzwerken, insbesondere solchen mit Wellenlängenmultiplex-Technologie (WDM), ist die Wellenlängenkompatibilität unerlässlich, um die Bandbreitennutzung zu maximieren und Signalinterferenzen zu vermeiden.

In hochdichten ISP- und Rechenzentrumsnetzen werden drei primäre Wellenlängen eingesetzt: 850 nm (Multimode-Faser) für Kurzstreckenverbindungen (bis zu 500 m), 1310 nm (Singlemode-Faser) für Mittelstreckenverbindungen (bis zu 40 km) und 1550 nm (Singlemode-Faser) für Langstreckenverbindungen (über 40 km). Jede Wellenlänge ist für spezifische Anwendungsfälle optimiert. Die Auswahl der richtigen Wellenlänge minimiert Signalverluste, selbst in dichten Glasfaserinfrastrukturen.

Best Practices für Reichweitenklassifizierung und -bereitstellung

Die Reichweite von Transceivern wird nach Industriestandards klassifiziert, wobei jede Klasse auf spezifische Hochdichtenetzwerk-Layouts zugeschnitten ist. Zu den wichtigsten Reichweitenklassen gehören SR (Short Reach, bis zu 400 m), DR (Data Center Reach, bis zu 500 m), FR (Fast Reach, bis zu 2 km), LR (Long Reach, bis zu 10 km), ER (Extended Reach, bis zu 40 km), ZR (Ultra Long Reach, bis zu 80 km) und XR (Variable Reach, anwendungsspezifisch).

Eine wichtige Best Practice für hochdichte Installationen ist die Auswahl von Transceivern mit einer Reichweite, die die benötigte Distanz leicht übersteigt. Beispielsweise kann ein DR4-Transceiver (500 m Reichweite) eine 350 m lange Verbindung innerhalb eines Rechenzentrums problemlos ohne Leistungseinbußen abdecken und bietet gleichzeitig eine Sicherheitsreserve für Signalverschlechterungen und zukünftige Netzwerkerweiterungen. Dadurch werden kostspielige Transceiver-Austausche bei der Skalierung des Netzwerks vermieden.

Umweltanpassung

Temperaturangabe für dicht bestückte Gestelle

Hochdichte Racks erzeugen aufgrund der hohen Dichte an Switches, Transceivern und anderen Netzwerkgeräten erhebliche Wärme, weshalb die Temperaturtoleranz ein entscheidender Faktor bei der Auswahl von Transceivern ist. Transceiver sind für drei primäre Temperaturbereiche ausgelegt, die jeweils für unterschiedliche Einsatzumgebungen geeignet sind:

● CT/C-Temp (0~70℃): Konzipiert für Rechenzentren in Innenräumen mit kontrollierten Kühlsystemen, die häufigste Umgebung für Transceiver mit hoher Dichte.

● ET/E-Temp (-20~85℃): Geeignet für Außenschränke von ISP-Geräten oder Rechenzentren mit variablen Kühlbedingungen.

● IT/I-Temp (-40~85℃): Reserviert für raue industrielle Umgebungen oder extreme ISP-Implementierungen im Freien.

Es ist wichtig zu beachten, dass sich diese Angaben auf die Gehäusetemperatur des Transceivers und nicht auf die Umgebungstemperatur im Rack beziehen. Techniker müssen sicherstellen, dass die Rack-Kühlsysteme (z. B. Warmgang-/Kaltgang-System) ausreichend sind, um die Transceiver innerhalb ihres Nenntemperaturbereichs zu halten, da Überhitzung die Leistung beeinträchtigen und die Lebensdauer der Geräte verkürzen kann.

Thermisches Management für Cluster mit hoher Dichte

Neben der Auswahl der passenden Temperaturklasse sollten Ingenieure Transceiver mit fortschrittlichen Wärmeableitungstechnologien priorisieren. Eine unzureichende Wärmeableitung in Clustern mit hoher Packungsdichte kann zu erhöhten Bitfehlerraten (BER), Verbindungsabbrüchen und vorzeitigem Transceiverausfall führen. Die Transceiver von FiberMart zeichnen sich durch optimierte Kühlkörper und energiesparende Chiparchitekturen aus und gewährleisten so einen stabilen Betrieb auch unter Volllast in dichten Rack-Umgebungen.

OEM- vs. Drittanbieter-Transceiver

OEM-Transceiver: Vorteile und Einschränkungen

OEM-Transceiver werden vom selben Hersteller wie die Netzwerkgeräte (z. B. Cisco, Arista, Nvidia) gefertigt und sind garantiert vollständig kompatibel. Sie bieten eine nahtlose Integration in die Switch-Firmware, dedizierten Herstellersupport und ein geringeres Risiko von Kompatibilitätsproblemen – was sie zu einer zuverlässigen Wahl für kritische Netzwerksegmente mit hoher Dichte macht.

OEM-Transceiver sind jedoch deutlich teurer, was bei Installationen mit hoher Dichte, die Hunderte oder Tausende von Transceivern erfordern, ein unerschwingliches Risiko darstellen kann. Für ISP- und Rechenzentrumsingenieure mit knappen Budgets kann dieser Kostenunterschied die Skalierbarkeit einschränken und die Gesamtbetriebskosten erhöhen.

Transceiver von Drittanbietern: Kostengünstige Alternativen

Transceiver von Drittanbietern (z. B. FiberMart) bieten eine kostengünstige Alternative und ermöglichen typischerweise Einsparungen von 30–50 % gegenüber OEM-Modellen. Entscheidend bei der Auswahl von Transceivern von Drittanbietern für hochdichte Netzwerke ist die vollständige Kompatibilität mit Geräten gängiger OEMs sowie die Einhaltung der MSA-Standards. Die Transceiver von FiberMart sind so konzipiert, dass sie nahtlos mit allen führenden OEMs zusammenarbeiten, darunter Nvidia, Mellanox, Arista, Cisco, Dell, Juniper und Ciena.

Die Transceiver von FiberMart werden strengen Volllasttests unterzogen, um niedrige Bitfehlerraten (BER), stabile Wärmeableitung und Kompatibilität mit den neuesten Firmware-Updates zu gewährleisten. Für KI-Rechenzentren mit hoher Dichte, HPC-Cluster und ISP-Backbones bieten diese Transceiver die gleiche Leistung wie OEM-Geräte und gleichzeitig eine höhere Kosteneffizienz – so können Ingenieure ihre Netzwerke skalieren, ohne Kompromisse bei der Zuverlässigkeit einzugehen.

FiberMart-Expertenleitfaden für hochdichte Installationen

Priorisierung der Qualität der Kernkomponenten

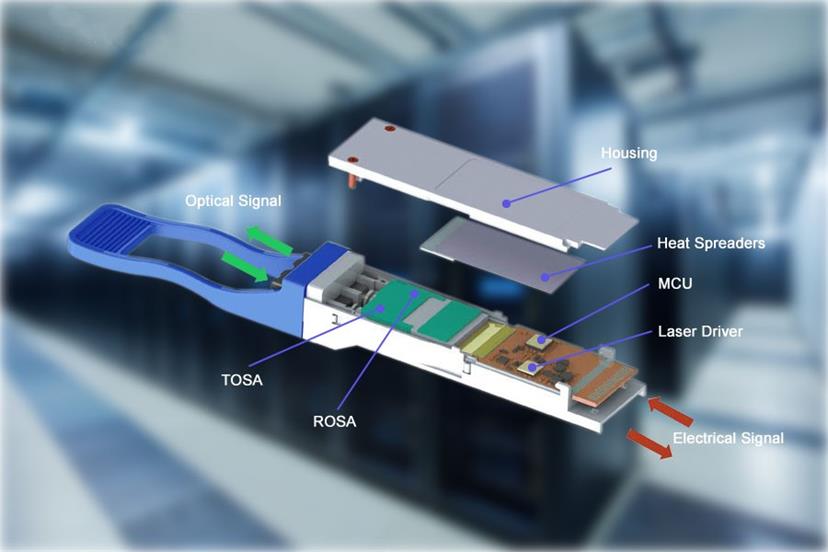

Der optische Chip ist das Herzstück jedes Transceivers und beeinflusst direkt Datenrate, Übertragungsdistanz und Zuverlässigkeit. FiberMart verwendet hochwertige optische Chips führender Hersteller, um eine überragende Wellenlängenstabilität und Ausgangsleistung zu gewährleisten – entscheidend für eine gleichbleibende Leistung über Hunderte von Ports in hochdichten Netzwerken.

Optimierung für niedrige Bitfehlerrate

Die Bitfehlerrate (BER) ist ein wichtiger Indikator für die Übertragungsqualität. Ein Wert von 1E-12 oder niedriger gilt als optimal für Hochgeschwindigkeitsnetze mit hoher Dichte. Eine hohe BER kann zu Verbindungsjitter und Datenverlust führen, was insbesondere für KI-Training und HPC-Anwendungen nachteilig ist. Die Transceiver von FiberMart werden getestet, um eine niedrige BER zu gewährleisten und Leistungseinbußen in dichten Netzwerkstrukturen zu minimieren.

Skalierbarkeit und Verfügbarkeit sicherstellen

Hochdichte Netzwerke benötigen Transceiver, die sich an zukünftiges Wachstum anpassen können. Die Transceiver von FiberMart unterstützen neue Technologien (z. B. WDM, kohärente Optik) und sind mit zukünftigen Firmware-Updates kompatibel, wodurch langfristige Skalierbarkeit gewährleistet wird. Darüber hinaus hält FiberMart große Mengen an Transceivern auf Lager, was eine schnelle Bereitstellung und einen unkomplizierten Austausch ermöglicht – entscheidend, um Ausfallzeiten in Umgebungen mit hoher Dichte zu minimieren.

Abschluss

Die Auswahl optischer Transceiver für hochdichte Netzwerke erfordert einen strategischen Ansatz, der technische Leistungsfähigkeit, Kosteneffizienz und Skalierbarkeit in Einklang bringt. Für ISP- und Rechenzentrumsingenieure liegt der Schlüssel darin, die Transceiver-Spezifikationen an die spezifischen Anforderungen dichter Portkonfigurationen, Verkehrsmuster und Umgebungsbedingungen anzupassen. Durch die Berücksichtigung von Datenrate, Bauform, Fasertyp, Wellenlänge, Temperaturtoleranz und Kompatibilität können Ingenieure fundierte Entscheidungen treffen, die die Netzwerkleistung optimieren und die Gesamtbetriebskosten senken.

Mit der Expertise von FiberMart und den hochwertigen Transceiver-Lösungen können Ingenieure mit Zuversicht hochdichte Netzwerke bereitstellen , die den wachsenden Anforderungen von Cloud-Diensten, KI-Computing und der Übertragung großer Datenmengen gerecht werden – und so Zuverlässigkeit, Skalierbarkeit und Kosteneffizienz für die kommenden Jahre gewährleisten.
