Optischer Kabelsplitter vs. WDM: Was ist der Unterschied und wann verwendet man welchen?

In optischen Kommunikationsnetzen sind optische Kabelsplitter  und Wellenlängenmultiplex-Module (WDM) zwei grundlegende passive optische Komponenten, die die Signalverteilung bzw. die Kapazitätserweiterung unterstützen. Obwohl beide optische Signale in Glasfaserverbindungen verwalten, unterscheiden sie sich deutlich in ihren Funktionsprinzipien, Zielsetzungen, Leistungsmerkmalen und Einsatzszenarien. Eine falsche Wahl führt häufig zu ineffizienter Ressourcennutzung, höheren Kosten oder instabiler Netzwerkleistung. Dieser Artikel vergleicht systematisch optische Kabelsplitter und WDM-Technologie, verdeutlicht ihre Kernunterschiede und bietet klare Hinweise zur korrekten Anwendung, um Ingenieuren und Planern die optimale Geräteauswahl für FTTH, Unternehmensnetzwerke, Rechenzentren und Backbone-Übertragungssysteme zu erleichtern.

Übersicht über optische Kabelsplitter

Definition und Funktionsprinzip

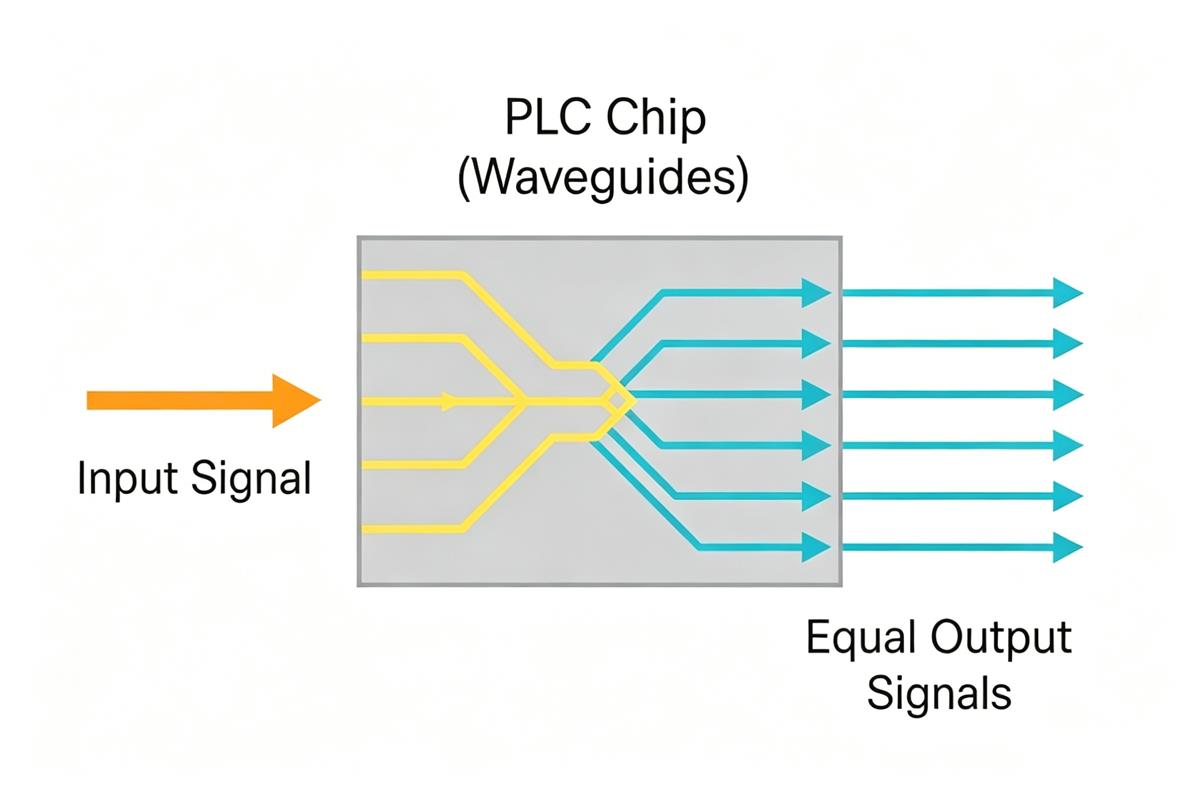

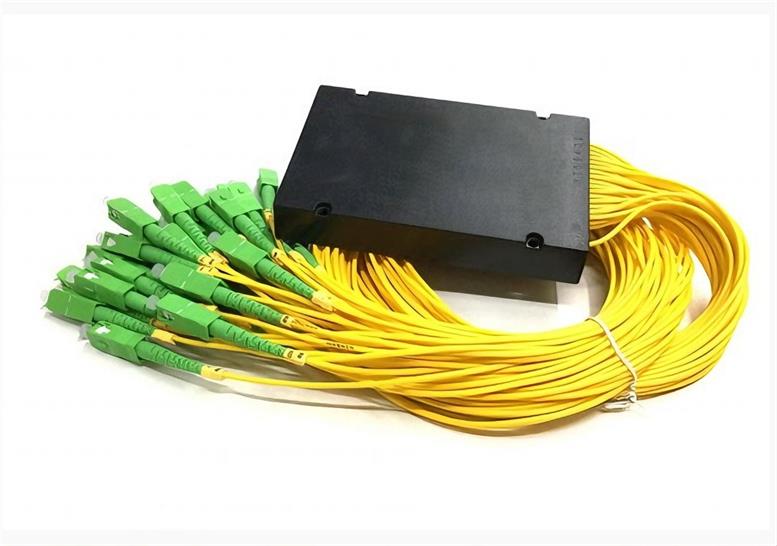

Ein optischer Kabelsplitter ist ein rein passives Bauteil, das die optische Eingangsleistung in einem festen Verhältnis auf mehrere Ausgangspfade verteilt, ohne die Signalwellenlänge oder den Dateninhalt zu verändern. Moderne Systeme verwenden meist planare Lichtwellenleiter-Splitter (PLC-Splitter), die Wellenleiterstrukturen mittels Halbleiterfertigung auf einem Siliziumchip integrieren. Beim Eintritt eines optischen Signals in den Eingangsport teilt das Wellenleiternetzwerk die optische Leistung gleichmäßig oder proportional auf die Ausgangsports auf und unterstützt Konfigurationen wie 1×2, 1×4, 1×8, 1×16, 1×32 und 1×64. Dieser Leistungsverteilungsmechanismus ist im Wellenlängenbereich von 1260–1650 nm wellenlängenunabhängig und somit kompatibel mit EPON, GPON und anderen Breitbandzugangssystemen.

Wichtigste Leistungsmerkmale

● Passiv und wartungsfrei : Keine Stromversorgung oder elektronische Steuerung erforderlich, was eine hohe Zuverlässigkeit und lange Lebensdauer im Außenbereich oder in integrierten Schaltschränken gewährleistet.

● Breite Wellenlängenkompatibilität : Funktioniert stabil im Bereich von 1260–1650 nm und unterstützt die gleichzeitige Übertragung von Sprach-, Daten- und Videodiensten.

● Gleichmäßige Leistungsverteilung : Liefert an jedem Ausgang eine konstante optische Leistung, was für einen ausgewogenen Empfang auf der Benutzerseite in PON-Netzwerken entscheidend ist.

● Kompakte Bauweise : Die kleine Bauform ermöglicht die einfache Integration in optische Verteilerrahmen, Querverteilerschränke und Wandgehäuse.

● Geringe polarisationsabhängige Dämpfung (PDL) : Stabile Leistung bei variierenden Polarisationszuständen, wodurch Signalfluktuationen reduziert werden.

Typische Anwendungsszenarien

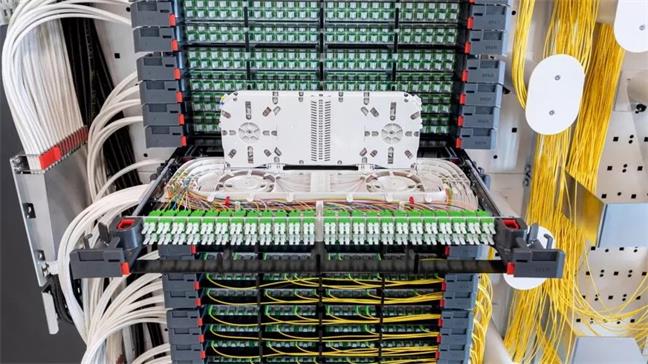

Optische Kabelsplitter eignen sich hervorragend für die Eins-zu-Viele-Stromverteilung, insbesondere in passiven optischen Netzwerken:

● FTTH/FTTB-Zugangsnetze : Die Kernkomponente des ODN verbindet OLT und mehrere ONUs und ermöglicht so eine gemeinsame Glasfaserinfrastruktur für private und gewerbliche Nutzer.

● CATV-Verteilung : Überträgt analoge und digitale Fernsehsignale an mehrere Knotenpunkte unter Beibehaltung der Signalqualität.

●  Faserbasierte Sensorsysteme : Verteilen Lichtquellen auf parallele Sensorzweige zur Strukturüberwachung und industriellen Sensorik.

● Lokale Konvergenzpunkte : Ermöglicht flexible optische Aufteilung auf Campusgeländen, in Wohngebieten und Industrieparks, um die Verkabelung zu vereinfachen und die Bereitstellungskosten zu senken.

Überblick über die WDM-Technologie

Definition und Funktionsprinzip

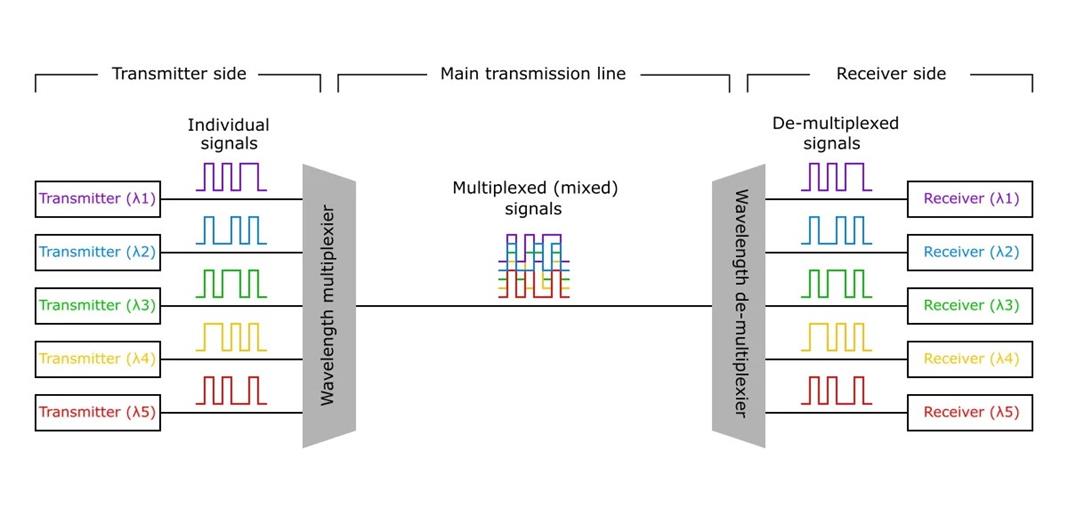

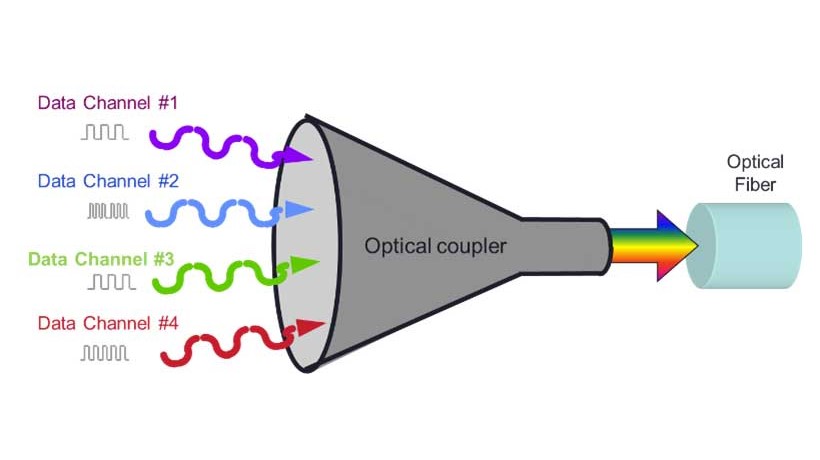

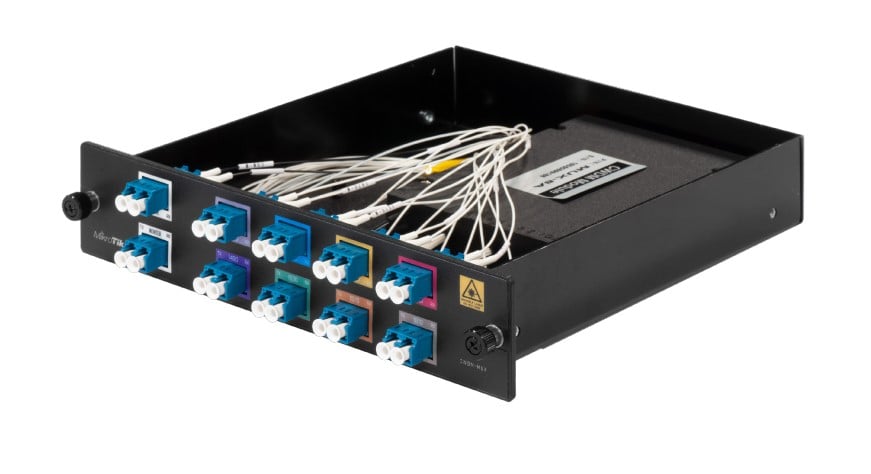

WDM ist eine Technologie zur Kapazitätserweiterung, die optische Signale unterschiedlicher Wellenlängen über eine einzelne Faser kombiniert und trennt. Sendeseitig führt ein Multiplexer (MUX) mehrere Wellenlängenkanäle zusammen; empfangsseitig filtert und trennt ein Demultiplexer (DEMUX) diese nach Wellenlänge. Jede Wellenlänge fungiert als unabhängiger Datenkanal und ermöglicht so die simultane Übertragung verschiedener Dienste ohne Interferenzen. WDM wird in Grobkanal-WDM ( CWDM ) mit großem Kanalabstand (~20 nm) und Dichtkanal-WDM ( DWDM ) mit kleinem Kanalabstand (≤1,6 nm) unterteilt, die 4–16 bzw. über 80 Kanäle unterstützen.

Wichtigste Leistungsmerkmale

● Ultrahohe Bandbreitennutzung : Vervielfacht die Glasfaserkapazität ohne Verlegung neuer Kabel, ideal für Backbone- und Rechenzentrumsverbindungen (DCI).

● Wellenlängenselektives Routing : Verarbeitet Signale nach Wellenlänge und unterstützt so die unabhängige Dienstplanung und -verwaltung.

● Transparente Dienstübertragung : Überträgt Ethernet-, SAN-, OTN- und Videosignale mit unterschiedlichen Datenraten und unabhängig vom Protokoll.

● Weitstreckenfähigkeit : In Kombination mit optischen Verstärkern unterstützt DWDM Tausende von Kilometern für nationale und internationale Backbone-Netze.

● Flexible Erweiterung : Erhöht die Kapazität durch Hinzufügen von Wellenlängen, schützt die frühen Investitionen und senkt die langfristigen Kosten.

Typische Anwendungsszenarien

WDM dominiert bei der Konvergenz von Hochleistungs-, Langstrecken- und Mehrdienstnetzen:

● Metro- und Backbone-Netzwerke : Übertragen großflächige Sprach-, Daten- und Mobilfunk-Backhaul-Verbindungen, um dem Wachstum des Kernverkehrs gerecht zu werden.

● Data Center Interconnection (DCI) : Bietet Verbindungen mit hoher Bandbreite und geringer Latenz zwischen geografisch verteilten Rechenzentren für Cloud- und Speicherdienste.

●  5G Fronthaul/Backhaul : Unterstützt die Übertragung von CPRI/eCPRI-Signalen über mehrere Wellenlängen zur Vereinfachung der Basisstationsverkabelung.

● Private Unternehmensleitungen : Bietet dedizierte, sichere Kanäle für Banken, Regierungsbehörden und große Unternehmen mit hohen Zuverlässigkeitsanforderungen.

Wesentliche Unterschiede zwischen optischen Kabelsplittern und WDM

Funktioneller Unterschied

Optische Kabelsplitter teilen die optische Leistung eines Eingangssignals auf mehrere Ausgänge auf, wobei alle Ports identische Signale mit reduzierter Leistung übertragen. WDM (Wellenlängenmultiplexer) führt Wellenlängenmultiplexing/-demultiplexing durch: Es kombiniert oder trennt unterschiedliche Wellenlängenkanäle, die jeweils unabhängige Datenströme übertragen. Splitter teilen die Leistung; WDM teilt das Faserspektrum.

Signalverarbeitungsmechanismus

Splitter nutzen eine Leistungsverteilung mit festem Verhältnis und behandeln alle Wellenlängen gleichmäßig, ohne Wellenlängenselektivität. WDM hingegen verwendet wellenlängenselektive Filter (Dünnschichtfilter, Arrayed Waveguide Gratings), um Kanäle präzise zu unterscheiden und zu routen. Splitter sind „Leistungsverteiler“, WDM hingegen „Spektrummanager“.

Wellenlängenabhängigkeit

PLC-Splitter zeigen im gesamten Wellenlängenbereich von 1260–1650 nm eine gleichbleibende Leistung mit wellenlängenunabhängigen Verlusten. Die Leistung von WDM ist stark wellenlängenabhängig; jeder Kanal arbeitet mit einer definierten Wellenlänge, und der Kanalabstand beeinflusst Kapazität und Kosten direkt.

Netzwerkarchitekturorientierung

Splitter sind für Punkt-zu-Mehrpunkt-Verbindungen (P2MP) in PON-Netzen optimiert, wo ein OLT mehrere Nutzer bedient. WDM ist für Punkt-zu-Punkt-Verbindungen (P2P) mit hoher Kapazität in Backbone-Netzen, DCI-Netzen und Standleitungen optimiert und maximiert die Glasfaserauslastung.

Kosten und Komplexität

Splitter sind kostengünstig, kompakt, passiv und einfach zu installieren, ohne dass ein Inbetriebnahmeaufwand erforderlich ist. WDM-Systeme benötigen präzise Wellenlängengeräte, oft mit aktiver Steuerung, was die Komplexität und die Kosten erhöht; sie eignen sich eher für die Erweiterung hochwertiger Kapazitäten als für den Massenzugang.

Auswahlrichtlinien: Wann Splitter oder WDM verwenden?

Wählen Sie optische Kabelverteiler, wenn

● Bereitstellung von FTTH/FTTB/GPON/EPON-Netzen, die eine Eins-zu-Viele-Stromverteilung erfordern.

● Suche nach einer kostengünstigen, passiven, wartungsfreien optischen Verteilerlösung für die Benutzerseite.

● Erforderlich ist eine gleichmäßige Leistungsaufteilung für Breitband- oder Kabelfernsehanschlüsse mehrerer Benutzer.

● Arbeiten in beengten Schaltschränken mit Anforderungen an eine kompakte Integration.

● Aufbau einfacher Überwachungs- oder Sensornetzwerke mit parallelen Signalzweigen.

Wählen Sie die WDM-Technologie, wenn

● Erweiterung der Backbone-/Metro-Kapazität ohne zusätzlichen Glasfaserausbau.

● Aufbau von DCI- oder 5G- Fronthaul-/Backhaul-Netzwerken mit hoher Bandbreite .

● Übertragung mehrerer unabhängiger Dienste über eine einzige Faser zur Trennung der Dienste.

● Bedarf an Langstreckenübertragung mit hoher Kapazität für nationale/internationale Backbone-Netzwerke.

● Die Kapazität wird schrittweise durch Hinzufügen von Wellenlängen erweitert, um die Investition zu schützen.

Optische Kabelsplitter und WDM erfüllen in optischen Netzen unterschiedliche Funktionen: Splitter ermöglichen eine kostengünstige P2P-Leistungsverteilung für Zugangsnetze, während WDM das Glasfaserspektrum für P2P-Übertragungen mit hoher Kapazität erschließt. Splitter bilden die Grundlage für FTTH und passiven Zugang; WDM treibt das Wachstum der Backbone- und DCI-Kapazität voran. Die richtige Auswahl hängt von der Netzwerkarchitektur, dem Diensttyp, dem Kapazitätsbedarf und dem Budget ab. In integrierten Netzen ergänzen sie sich oft – Splitter für die nutzerseitige Verteilung, WDM für die Trunk-Kapazität – um effiziente, skalierbare und zukunftssichere optische Kommunikationssysteme zu schaffen.
