Wo SPS-Splitter installiert werden sollten: Zentralisierte vs. verteilte Architektur

Planare Lichtwellenleiter- Splitter (PLC)  sind grundlegende passive optische Komponenten, die die optische Leistung gleichmäßig auf mehrere Ausgangsports verteilen und den Vollspektrumbetrieb von 1260 nm bis 1650 nm unterstützen. Als Kernkomponenten in Glasfaser-Hausanschlüssen (FTTH), 5G-Fronthaul-Netzen und passiven optischen Netzwerken (PON) bestimmt ihr Installationsort direkt die Netzwerktopologie, die Übertragungsleistung, die Baukosten und die Betriebssicherheit.

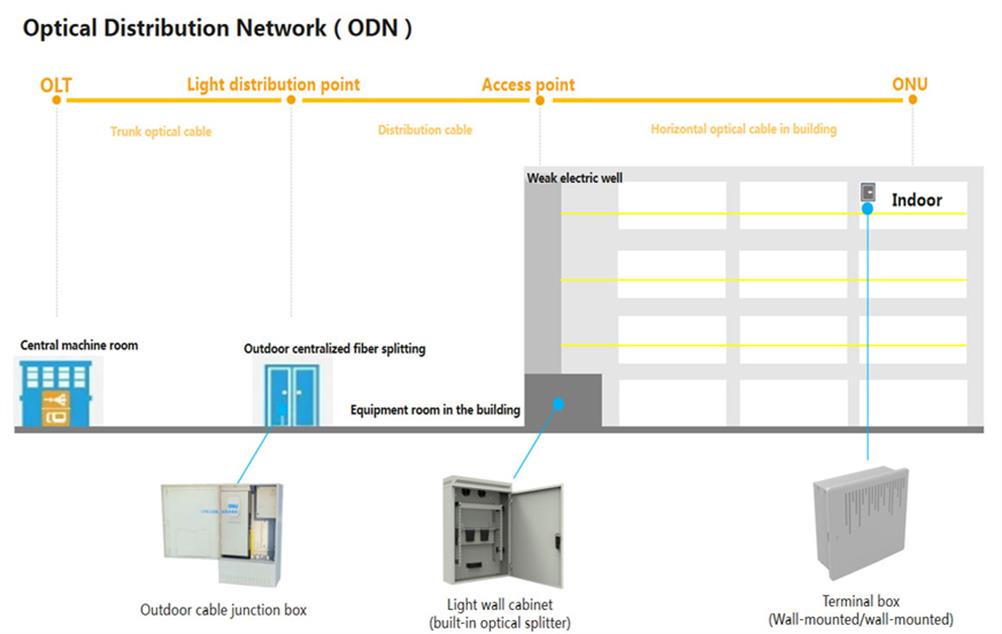

Im Design optischer Verteilnetze (ODN) werden hauptsächlich zwei Bereitstellungskonzepte eingesetzt: die zentrale und die verteilte Splitterarchitektur. Diese beiden Modelle unterscheiden sich wesentlich hinsichtlich Splitterplatzierung, Aufteilungsverhältnis, Kabelführung und Anwendungsszenarien.

Kernkonzepte und Strukturprinzipien

Definition der zentralisierten PLC-Splitterarchitektur

Eine zentralisierte Architektur bündelt alle Aufteilungsfunktionen an einem einzigen physischen Knotenpunkt, der typischerweise in Vermittlungsstellen, OLT-Schränken (Optical Line Terminal) oder ODFs (Optical Distribution Frames) in der Nähe der Vermittlungsstelle eingesetzt wird. Der gesamte Aufteilungsprozess wird in einem Schritt abgeschlossen, beispielsweise 1×32 oder 1×64, ohne dass mehrere Splitter kaskadiert werden.

Definition der verteilten PLC-Splitterarchitektur

Bei verteilten Architekturen wird die Signalaufteilung auf zwei oder mehr Stufen verteilt. Primäre Splitter befinden sich in der Nähe der Vermittlungsstelle, während sekundäre Splitter näher an den Endnutzern platziert werden, beispielsweise in optischen Verteilerschränken, Gebäudeverteilern oder Wandanschlüssen. Die Aufteilungsverhältnisse werden hierarchisch festgelegt, beispielsweise 1×4 in der ersten und 1×8 in der zweiten Stufe, um eine äquivalente Aufteilung von 1×32 zu erreichen.

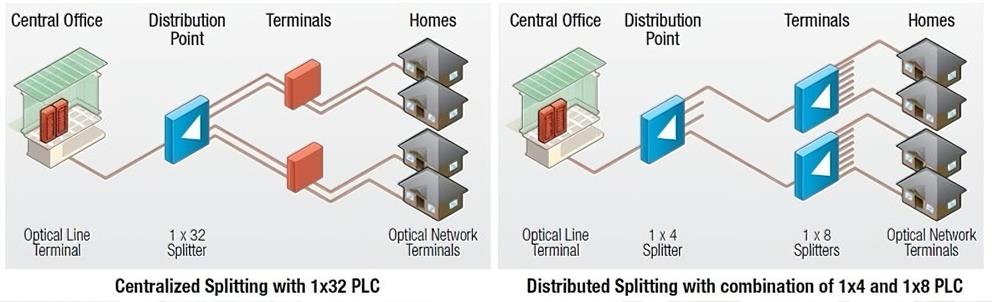

Grundlegende strukturelle Unterschiede

Die wesentlichen strukturellen Unterschiede zwischen den beiden Architekturen liegen in den Aufteilungsstufen, der Position der Splitter, dem Kabeltyp und dem Managementmodus. Die zentralisierte Architektur verwendet eine einstufige Aufteilung, wobei sich alle Splitter in der Vermittlungsstelle oder in zentralen Verteilerkästen befinden. Hauptlichtleiter werden mit Abzweigkabeln kombiniert, um ein einheitliches, zentrales Management zu gewährleisten. Im Gegensatz dazu basiert die verteilte Architektur auf einer mehrstufigen, kaskadierten Aufteilung. Die Splitter befinden sich sowohl in der Vermittlungsstelle als auch an entfernten Verteilpunkten. Hierbei werden Haupt-, Abzweig- und Abzweigkabel kombiniert, was einen hierarchischen, verteilten Managementansatz erfordert.

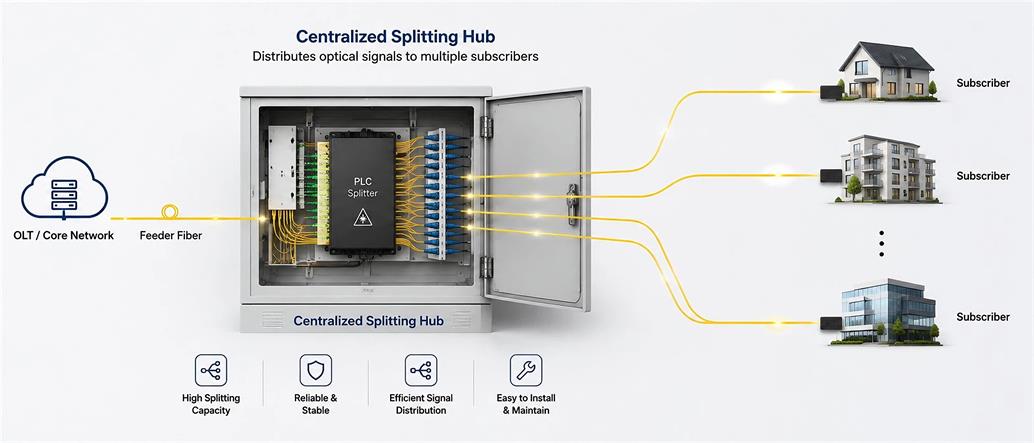

Zentralisierte PLC-Splitter-Architektur: Merkmale und Anwendungshinweise

Technische Merkmale

● Konzentrierte Installation : Alle Splitter werden in Standardracks, -schienen oder -gehäusen in Serverräumen installiert, was eine einheitliche Verwaltung und Wartung ermöglicht.

● Einstufige Aufteilung : Es werden Splitter mit hoher Portanzahl (1×16, 1×32, 1×64) verwendet, um die Leistungsverteilung in einem Schritt durchzuführen. Dadurch werden die Einfügungsdämpfung reduziert und die Link-Budgetierung vereinfacht.

●  Eigenständige Verkabelung : Jeder Benutzer wird über ein unabhängiges Anschlusskabel vom zentralen Verteilerpunkt zum Benutzerterminal verbunden, ohne gemeinsam genutzte Abzweigkabel.

Kernvorteile

● Vereinfachte ODN-Struktur : Weniger Verbindungspunkte und Aufteilungsstufen verringern den gesamten Einfügungsverlust und verbessern die Verbindungsstabilität.

● Komfortable Bedienung und Wartung : Die zentrale Platzierung vereinfacht die Fehlersuche, den Austausch und die Servicebereitstellung und reduziert den Aufwand für die Fehlersuche vor Ort.

●  Hohe Kompatibilität : Geeignet für standardisierte, großflächige Implementierungen mit einheitlicher Ausrüstung und Konfigurationen, wodurch Beschaffungs- und Verwaltungskosten gesenkt werden.

●  Zuverlässige Leistung : Reduzierte optische Verluste und weniger Fehlerquellen verbessern die Gesamtstabilität des Netzwerks und die Signalqualität.

Einschränkungen und Beschränkungen

● Hoher Kabelverbrauch : Für die Hausverkabelung werden umfangreiche Glasfaserkabel benötigt , was die Materialkosten bei groß angelegten oder geografisch weit verteilten Projekten erhöht.

● Geringe Flexibilität bei geringer Nutzerdichte : Weniger wirtschaftlich für Gebiete mit geringer Nutzerdichte aufgrund hoher anfänglicher Kabelinvestitionen.

● Eingeschränkte Skalierbarkeit : Die Erweiterung der Ports erfordert möglicherweise den Austausch ganzer Splitter mit hohem Aufteilungsverhältnis anstatt schrittweiser Upgrades.

Empfohlene Installationsszenarien

● Dicht besiedelte Wohngebiete, Hochhäuser und städtische Gewerbegebiete mit konzentrierter Nutzerverteilung.

● Projekte mit Fokus auf geringe Verluste, hohe Zuverlässigkeit und vereinfachte Wartung.

● Neu geplante Netzwerke mit standardisierter Verkabelung und einheitlichen Ressourcen im Technikraum.

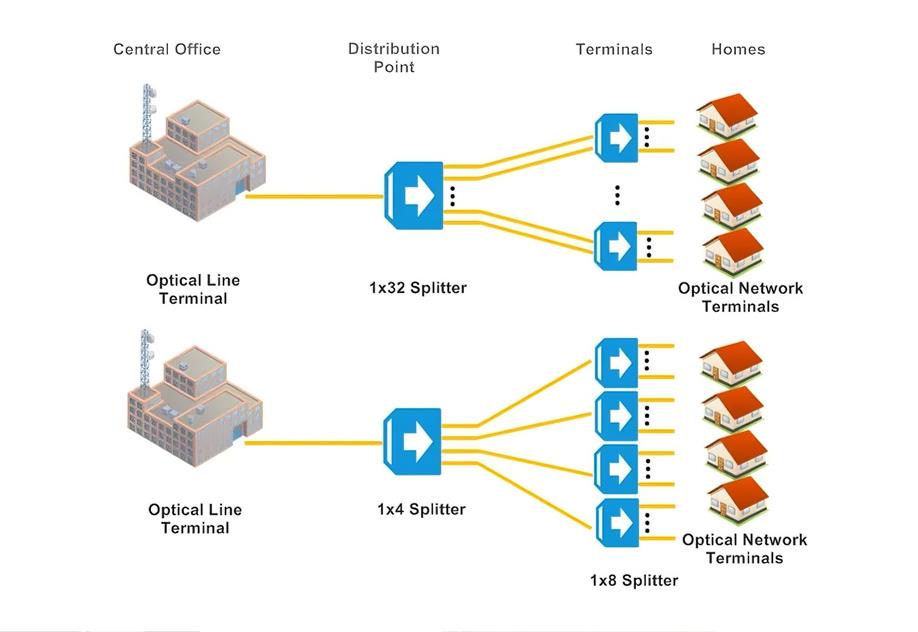

Architektur von verteilten SPS-Splittern: Merkmale und Anwendungshinweise

Technische Merkmale

● Hierarchische Aufteilung : Die Stromversorgung wird auf zwei oder mehr Stufen aufgeteilt, wodurch ein Gleichgewicht zwischen zentraler und dezentraler Bereitstellung geschaffen und die Kabelnutzung optimiert wird.

● Dezentrale Installation : Sekundäre Splitter werden in der Nähe der Benutzer installiert, wodurch die Länge der Anschlusskabel verkürzt und der gesamte Kabelverbrauch reduziert wird.

● Flexible Konfiguration : Unterstützt gemischte Aufteilungsverhältnisse und modularen Einsatz und passt sich so einer unregelmäßigen Benutzerverteilung an.

Kernvorteile

● Kosteneffiziente Verkabelung : Durch die Verzweigung in der Nähe der Nutzer wird der Hauptkabelverbrauch reduziert, wodurch Material- und Baukosten gesenkt werden.

● Hohe Skalierbarkeit : Unterstützt die schrittweise Bereitstellung durch Hinzufügen sekundärer Splitter bei steigender Benutzerzahl und passt so die Investitionen an die Nachfrage an.

● Hohe Anpassungsfähigkeit : Ideal für verstreute Nutzer, Vorstadtgebiete und unregelmäßige Grundrisse, wodurch übermäßige Investitionen in die Verkabelung vermieden werden.

● Flexibles Engineering : Berücksichtigt vorhandene Pipeline-Ressourcen und komplexes Gelände, wodurch der Bauaufwand reduziert wird.

Einschränkungen und Beschränkungen

● Höhere Einfügungsdämpfung : Mehrstufige Kaskadierung erhöht die Gesamtdämpfung und erfordert eine strengere Linkbudgetplanung.

● Komplexes Management : Dezentrale Verteiler erhöhen die Anzahl der Wartungspunkte und erschweren die Fehlersuche.

● Höhere bauliche Anforderungen : Die Installation von Sekundärverteilern vor Ort erfordert höhere technische Standards für das Spleißen und den Schutz.

Empfohlene Installationsszenarien

● Vorstadtgebiete, Dörfer und städtische Randzonen mit verstreuter Nutzerverteilung.

● Sanierungsprojekte unter Nutzung bestehender Rohrleitungen und Kanäle, um den Wiederaufbau zu minimieren.

● Phasenweise Implementierungsprojekte, die eine schrittweise Kapazitätserweiterung erfordern.

Vergleichende Analyse zentralisierter und verteilter Architekturen

Leistungsvergleich

● Einfügungsverlust : Zentralisierte Architekturen weisen aufgrund der einstufigen Aufteilung einen geringeren Verlust auf; verteilte Architekturen weisen aufgrund der Kaskadierung einen höheren Verlust auf.

● Zuverlässigkeit : Eine zentralisierte Architektur weist weniger Fehlerquellen auf; eine verteilte Architektur hat mehr Verbindungspunkte, was die Stabilität beeinträchtigen kann.

● Signalqualität : Eine zentralisierte Architektur bietet eine gleichmäßigere Leistungsverteilung; bei einer verteilten Architektur kann es zu einer ungleichmäßigen Leistungsverteilung über die einzelnen Stufen hinweg kommen.

Kostenvergleich

● Gerätekosten : Zentralisierte Systeme benötigen weniger High-Port-Splitter; dezentrale Systeme benötigen mehr Low-Port-Module, bei ähnlichen Gesamtgerätekosten.

● Verkabelungskosten : Zentralisierte Verkabelung verursacht höhere Kabelkosten; dezentrale Verkabelung reduziert den Kabelverbrauch und die Baukosten erheblich.

● Wartungskosten : Zentralisierte Systeme senken die langfristigen Betriebskosten; verteilte Systeme verursachen aufgrund der verteilten Knoten höhere Wartungskosten.

Flexibilität und Skalierbarkeit

Zentralisierte Architekturen bieten stabile Leistung, aber begrenzte Erweiterungsmöglichkeiten. Verteilte Architekturen unterstützen bedarfsgerechte Erweiterung und passen sich dynamischem Nutzerwachstum an.

Bau und Instandhaltung

Zentralisierte Bereitstellung zeichnet sich durch einfache Konstruktion, zentrale Verwaltung und unkomplizierte Fehlerbehebung aus. Dezentrale Bereitstellung hingegen ist komplexer und erfordert einen höheren Wartungsaufwand vor Ort.

Auswahlprinzipien und Einsatzempfehlungen

Grundlegende Auswahlprinzipien

● Nutzerdichte : Zentralisiertes System für dicht besiedelte Gebiete, verteiltes System für dünn besiedelte Gebiete.

●  Kostenstruktur : Priorität bei den Verkabelungskosten → verteilt; Priorität bei der Wartung → zentralisiert.

● Leistungsanforderungen : Hohe Zuverlässigkeit/geringe Verluste → zentralisiert; flexible Erweiterung → dezentralisiert.

● Projektphase : Neue einheitliche Netze → zentralisiert; schrittweiser Wiederaufbau → dezentralisiert.

Praktische Ingenieurrichtlinien

● In dicht besiedelten Wohn- und Gewerbegebieten in Städten : Verwenden Sie zentralisierte 1×32- oder 1×64-Splitter in ODF-/Rack-Schränken für geringe Verluste und einfache Wartung.

● Verstreute Vorstadt-/ländliche Gebiete : Zweistufige verteilte Aufteilung (z. B. 1×4 + 1×8) zur Reduzierung des Kabelverbrauchs.

● Hochwertige Projekte : Priorisierung einer zentralisierten Architektur zur Gewährleistung von Stabilität und Reduzierung von Ausfallrisiken.

● Standorte mit eingeschränkter Infrastruktur : Nutzen Sie eine verteilte Architektur, um bestehende Routen optimal auszunutzen und den Bauaufwand zu minimieren.

Zusammenfassung

Die Wahl zwischen zentralisierter und dezentraler PLC-Splitter-Installation hängt von der Nutzerverteilung, den Kostenzielen, den Leistungsanforderungen und den baulichen Gegebenheiten ab. Zentralisierte Architekturen bieten geringe Verluste, hohe Zuverlässigkeit und einfache Wartung und sind ideal für dichte, anspruchsvolle Netzwerke. Dezentrale Architekturen bieten Kosteneffizienz, Flexibilität und Skalierbarkeit und eignen sich für dezentrale, phasenweise Implementierungen. Bei der praktischen Planung von ODN-Netzen sollten Ingenieure detaillierte Analysen, Linkbudgetberechnungen und Kostenanalysen durchführen, um die optimale Architektur auszuwählen.
