Wofür wird ein Glasfaser-Pigtail verwendet?

In der sich rasant entwickelnden Glasfasertechnologie ist der Glasfaser-Pigtail eine kleine, aber unverzichtbare Komponente für die nahtlose Übertragung von Daten-, Sprach- und Videosignalen. Obwohl er nicht immer der sichtbarste Teil eines Glasfasernetzes ist, ist seine Funktionalität entscheidend für eine zuverlässige und effiziente Konnektivität. Dieser Artikel befasst sich mit dem Hauptzweck eines Glasfaser-Pigtails, seinen wichtigsten Anwendungen und Typen und erklärt, warum er nach wie vor ein Eckpfeiler moderner Kommunikationsinfrastruktur ist.

Definition des Glasfaser-Pigtails: Ein grundlegender Baustein

Bevor wir uns mit den Einsatzmöglichkeiten eines Glasfaser-Pigtails befassen, müssen wir zunächst verstehen, was ein Glasfaser-Pigtail ist. Im Wesentlichen handelt es sich dabei um ein kurzes Glasfaserkabel mit einem vorkonfektionierten Stecker an einem Ende (Stecker A) und einer unkonfektionierten, blanken Faser am anderen Ende (Stecker B). Der vorkonfektionierte Stecker – gängige Typen sind LC, SC, FC, ST und E2000 – ermöglicht eine schnelle und sichere Verbindung mit anderen Glasfaserkomponenten, während das blanke Faserende durch Fusionsspleißen oder mechanische Verbindung mit längeren Glasfaserkabeln in einem Netzwerk verbunden wird.

Ein hochwertiger Glasfaser-Pigtail wird nach strengen Industriestandards wie Telcordia, EIA/TIA und IEC hergestellt und entspricht den RoHS-Vorschriften. Er gewährleistet minimalen Signalverlust, hohe Haltbarkeit (bis zu 1.000 Steckzyklen) und stabile Leistung bei extremen Temperaturen (Betrieb von -40 °C bis 75 °C und Lagerung von -45 °C bis 85 °C). Dank dieser Eigenschaften eignet er sich für eine Vielzahl von Umgebungen, von Rechenzentren bis hin zu Telekommunikationsnetzen im Außenbereich.

Kernanwendungen: Warum Glasfaser-Pigtails unverzichtbar sind

Der Glasfaser-Pigtail erfüllt in Glasfasersystemen mehrere wichtige Funktionen und trägt zur Gesamteffizienz und Zuverlässigkeit der Signalübertragung bei. Im Folgenden sind seine wichtigsten Einsatzmöglichkeiten aufgeführt:

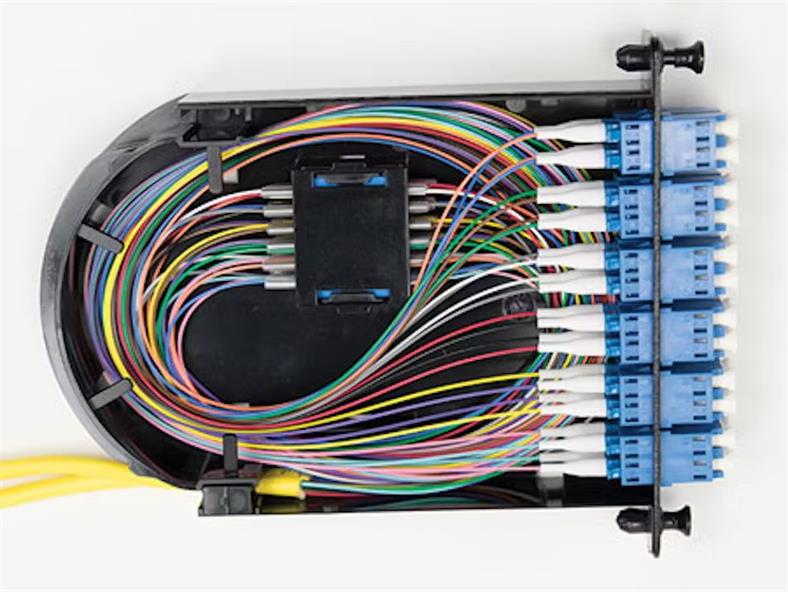

Sicheres Glasfaserspleißen in Netzwerkinstallationen ermöglichen

Eine der Hauptfunktionen eines Glasfaser-Pigtails besteht darin, sichere und verlustarme Verbindungen zwischen Glasfaserkabeln zu ermöglichen . In großen Netzwerken – wie etwa Langstrecken-Telekommunikationsleitungen oder campusweiten Datennetzwerken – müssen lange Glasfaserkabel häufig zusammengefügt werden, um ihre Reichweite zu vergrößern oder sie mit Geräten zu verbinden. Das blanke Ende eines Glasfaser-Pigtails wird mit dem Ende eines längeren Glasfaserkabels verschweißt, wodurch eine dauerhafte Verbindung mit geringer Dämpfung entsteht. Der vorkonfektionierte Stecker am anderen Ende wird dann in Switches, Router oder Transceiver eingesteckt, sodass die Kabel nicht mehr vor Ort konfektioniert werden müssen (ein zeitaufwändiger und fehleranfälliger Prozess). Dies beschleunigt nicht nur die Netzwerkbereitstellung, sondern reduziert auch Signalverluste, da werkseitig konfektionierte Stecker (wie die an einem Glasfaser-Pigtail) im Vergleich zu vor Ort konfektionierten Steckern eine gleichbleibende Leistung bieten.

Anschluss von Geräten in Rechenzentren und Telekommunikationsräumen

Rechenzentren und Telekommunikationsräume sind Knotenpunkte hochdichter Glasfaserverbindungen, an denen Hunderte oder Tausende von Geräten (wie Server, Speichersysteme und Netzwerk-Switches) reibungslos kommunizieren müssen. Dabei fungiert der Glasfaser-Pigtail als „Brücke“ zwischen den Geräten und dem Haupt-Glasfaser-Backbone. Beispielsweise kann ein Server mit einem LC-kompatiblen Port mithilfe eines LC-terminierten Glasfaser-Pigtails schnell an das Netzwerk angeschlossen werden, während ein Switch, der einen SC-Stecker benötigt, eine SC-terminierte Variante verwenden kann. Diese Flexibilität bei den Steckertypen – gepaart mit Optionen für Simplex- (Einzelfaser) oder Duplex- (Doppelfaser) Konfigurationen – macht den Glasfaser-Pigtail ideal für die Anpassung an unterschiedliche Geräteanforderungen. Darüber hinaus können Rechenzentren mit Varianten wie 12-Faser-Pigtails Verbindungen für Anwendungen mit hoher Bandbreite optimieren, Kabelsalat reduzieren und die Wartung vereinfachen.

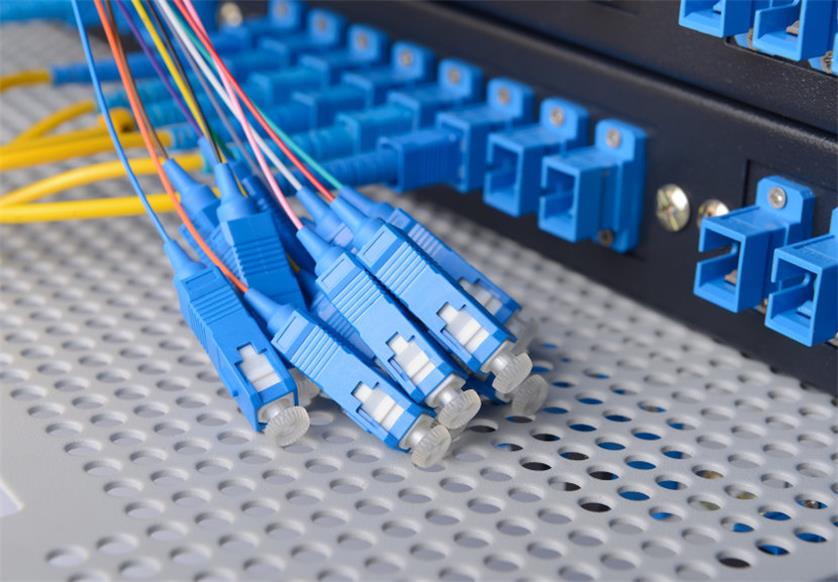

Unterstützung der Signalintegrität in Hochgeschwindigkeitsnetzwerken

Moderne Netzwerke erfordern ultraschnelle Datenübertragung von 10G bis 100G und mehr. In solchen Umgebungen können selbst minimale Signalverluste oder Störungen die Leistung beeinträchtigen. Ein gut konzipiertes Glasfaser-Pigtail bewältigt diese Herausforderung, indem es die Einfügungsdämpfung (typischerweise <0,25 dB) minimiert und die Rückflussdämpfung (≥50 dB) maximiert. So wird sichergestellt, dass die Signale auch über kurze Distanzen ihre Integrität behalten. Beispielsweise werden Multimode-Glasfaser-Pigtails (z. B. vom Typ OM3, OM4 oder OM5), die für Wellenlängen von 850 nm oder 1300 nm optimiert sind, häufig in Rechenzentrumsverbindungen mit kurzer Reichweite eingesetzt, während Singlemode-Glasfaser-Pigtails (Klasse OS2) bei 1310 nm oder 1550 nm für Telekommunikationsanwendungen mit größerer Reichweite betrieben werden. Diese speziellen Designs machen das Glasfaser-Pigtail zu einer entscheidenden Komponente für die Aufrechterhaltung der Geschwindigkeit und Zuverlässigkeit von Hochleistungsnetzwerken.

Verbesserte Haltbarkeit in rauen Umgebungen

Nicht alle Glasfasernetze werden in kontrollierten Innenräumen betrieben – viele werden im Freien oder in industriellen Umgebungen eingesetzt, wo die Kabel Feuchtigkeit, Staub, Vibrationen oder physischen Beschädigungen ausgesetzt sind. Um diesem Problem entgegenzuwirken, sind gepanzerte oder wasserdichte Glasfaser-Pigtails mit robusten Ummantelungen (z. B. LSZH oder PVC) und verstärkten Kabeln erhältlich, die rauen Bedingungen standhalten. Beispielsweise werden gepanzerte Glasfaser-Pigtails in Telekommunikationstürmen im Freien oder in Industrieanlagen zum Schutz vor Stößen eingesetzt, während wasserdichte Varianten eine zuverlässige Leistung in feuchten Umgebungen wie unterirdischen Leitungen oder Küstengebieten gewährleisten. Durch den Schutz von Glasfaser und Stecker verlängern diese speziellen Glasfaser-Pigtails die Lebensdauer der Netzwerkkomponenten und senken die Wartungskosten.

Anpassung: Anpassung von Glasfaser-Pigtails an spezifische Anforderungen

Ein wesentlicher Vorteil des Glasfaser-Pigtails ist seine Anpassungsfähigkeit an individuelle Netzwerkanforderungen. Hersteller wie Fibermart bieten maßgeschneiderte Glasfaser-Pigtail-Lösungen an, bei denen Benutzer Parameter wie Fasertyp (Singlemode oder Multimode), Steckertyp (LC, SC, FC usw.), Kabellänge, Mantelfarbe (zur einfachen Identifizierung) und Kabeldurchmesser (0,9 mm oder 2,0 mm) auswählen können. Beispielsweise könnte ein Telekommunikationsanbieter 24-Faser-Singlemode-Pigtails mit gelben Mänteln für Langstreckenverbindungen anfordern, während sich ein Rechenzentrum für 100G-Verbindungen für türkisfarbene OM4-Duplex-Pigtails entscheiden könnte. Diese individuelle Anpassung stellt sicher, dass sich das Glasfaser-Pigtail perfekt in das Netzwerkdesign einfügt, was die Effizienz steigert und Kompatibilitätsprobleme reduziert.

Abschluss

Zusammenfassend lässt sich sagen, dass der Glasfaser-Pigtail weit mehr als nur ein einfaches Kabelzubehör ist – er ist eine grundlegende Komponente, die sicheres Spleißen, Gerätekonnektivität, Signalintegrität und Langlebigkeit in Glasfasernetzen ermöglicht. Von Rechenzentren für Cloud-Computing bis hin zu Telekommunikationsnetzen, die Städte verbinden, spielt der Glasfaser-Pigtail eine entscheidende Rolle für den reibungslosen Betrieb moderner Kommunikationssysteme. Seine Vielseitigkeit, die Einhaltung von Industriestandards und die Möglichkeit zur individuellen Anpassung machen ihn zu einem unverzichtbaren Werkzeug für Netzwerkdesigner, Installateure und Betreiber. Mit der Weiterentwicklung der Glasfasertechnologie wird der Glasfaser-Pigtail auch weiterhin ein Schlüsselfaktor für schnellere, zuverlässigere und widerstandsfähigere Konnektivität sein.
