Учебное пособие по бронированным оптоволоконным кабелям

Что такое бронированный оптоволоконный кабель?

Бронированный оптоволоконный кабель , как следует из его названия, представляет собой разновидность оптоволоконного кабеля, покрытого слоем защитной «брони». Броня в основном используется для защиты оптоволоконного кабеля от грызунов, влаги и других воздействий.

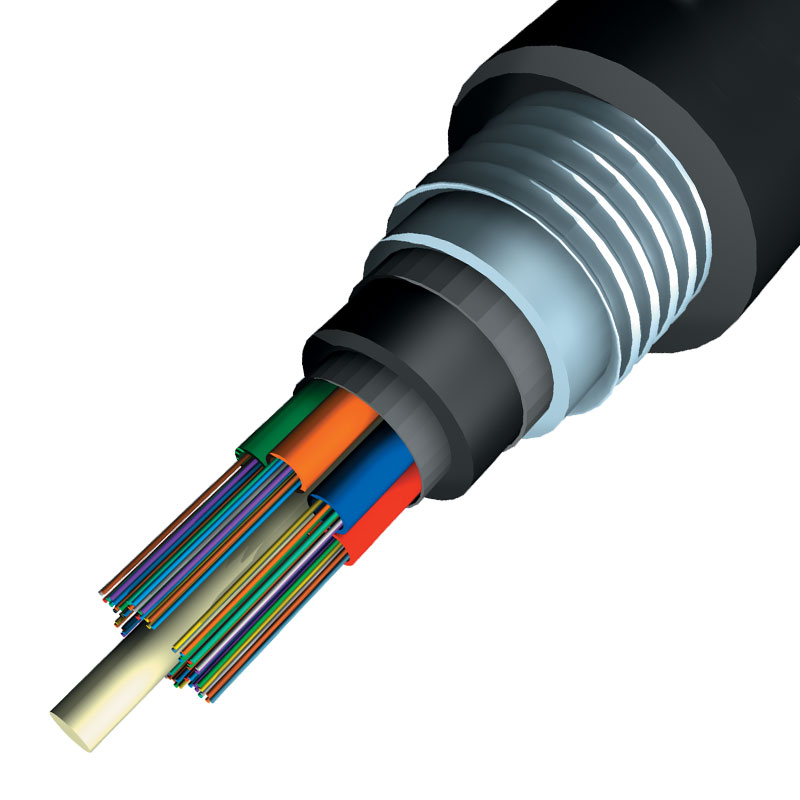

Базовая структура бронированного оптоволоконного кабеля

В конструкции бронированного оптоволоконного кабеля внешняя оболочка обеспечивает защиту от растворителей, истирания и т. д. Эта внешняя оболочка обычно изготавливается из пластика, например, полиэтилена. Следующий слой между оболочкой и внутренней оболочкой представляет собой слой брони из материалов, которые довольно трудно резать, жевать и сжигать, например, стальная лента и алюминиевая фольга. Этот материал брони также предотвращает растяжение оптоволоконного кабеля во время монтажа. Затем непосредственно под броней и внутренней оболочкой располагается рипкорд, который обычно устанавливается непосредственно под броней и внутренней оболочкой для облегчения снятия изоляции при сращивании кабеля с коннекторами или терминаторами. Внутренняя оболочка представляет собой защитный и огнестойкий материал, поддерживающий внутренний волоконный жгут кабеля. Внутренний волоконный жгут кабеля включает в себя силовые элементы, наполнители и другие структуры для поддержки волокон внутри. Обычно имеется центральный силовой элемент, поддерживающий весь оптоволоконный кабель. Проще говоря, в бронированном варианте буферные трубки окружены слоем арамидной нити , внутренней полиэтиленовой оболочкой и слоем гофрированной стальной брони. В этой версии предусмотрена черная куртка из полиэтилена средней плотности со стяжными шнурами.

Типы бронированного оптоволоконного кабеля

Бронированные оптоволоконные кабели обычно подразделяются на кабели для внутренней и наружной прокладки. Используются три типа брони: с двойной броней, с одинарной броней и без брони. Кабели с двойной броней используются на небольших глубинах у берега, а небронированные — на большей части морского дна. Кабели с одинарной броней используются в промежуточных вариантах.

Внутренний бронированный оптоволоконный кабель

Внутренний бронированный оптоволоконный кабель включает в себя кабели с одинарной и двойной броней (показано на рисунке). Структура обычного одножильного бронированного оптоволоконного кабеля для внутреннего использования включает в себя волокно в плотном буфере, арамид, шланг из нержавеющей стали, оплетку из нержавеющей стали и внешнюю оболочку. Одинарный бронированный оптоволоконный кабель не включает в себя оплетку из нержавеющей стали , в то время как двойной бронированный включает в себя только шланг из нержавеющей стали и оплетку из нержавеющей стали.

Наружный бронированный оптоволоконный кабель

Наружные бронированные оптоволоконные кабели можно разделить на легкобронированные и тяжелобронированные . Тяжелобронированные оптоволоконные кабели обычно используются для прокладки по дну рек и моря. Небронированный оптоволоконный кабель дешевле бронированного, а кабели со стальной и алюминиевой проволокой дешевле кабелей с кевларовым волокном.

Другая классификация

Существует три основных типа бронированного кабеля с металлической оболочкой . BX — самый старый тип. Этот тип кабеля был запущен в производство во время Второй мировой войны и активно использовался в течение нескольких лет. Хотя этот кабель обеспечивал защиту, характерную для бронированных кабелей, он был склонен к утечкам, а его система заземления была ненадёжной.

По сути, настоящий бронированный кабель — это просто более тяжёлая версия кабеля BX. Он отличается улучшенной системой заземления и более прочной внутренней изоляцией. Технология покрытия кабеля металлической оболочкой обеспечивает лучшую водонепроницаемость и общую прочность конструкции.

Последний тип бронированного кабеля — кабель с металлической оболочкой (MC) . В MC-кабеле используется другая система заземления, чем в бронированном, и может быть дополнительная гидроизоляция. Это новейший тип кабеля с металлической оболочкой, который широко применяется в коммерческих и промышленных зданиях.

Применение бронированного оптоволоконного кабеля

Бронированный оптоволоконный кабель используется для прокладки непосредственно в грунте вне помещений, где требуется прочный кабель и/или защита от грызунов. Он хорошо выдерживает нагрузки, возникающие при прокладке непосредственно в грунт. Кабели, прокладываемые непосредственно в грунте в местах, где грызуны представляют проблему, обычно имеют металлическую броню между двумя оболочками для предотвращения их проникновения. Бронированный кабель также применяется в центрах обработки данных, где кабели прокладываются под полом, и существует опасность их сдавливания. Бронированный кабель является проводящим, поэтому его необходимо правильно заземлить.

Бронированный кабель, используемый для наружной прокладки, обычно представляет собой свободную трубчатую конструкцию, предназначенную для прокладки в грунт. Броня, как правило, представляет собой гофрированную алюминиевую ленту, покрытую полиэтиленовой оболочкой. Сочетание внешней оболочки и брони защищает оптические волокна от проникновения животных и повреждений, которые могут возникнуть при прокладке в грунт.

Бронированный кабель для внутренней прокладки может иметь оптические волокна в плотном или свободном буфере, силовые элементы, а внутренняя оболочка обычно окружена спирально намотаной броней из переплетённых металлических лент. Броня такого типа прочна и обеспечивает устойчивость к раздавливанию. Такие кабели используются в местах с высокой проходимостью и на объектах, требующих дополнительной защиты, в том числе от грызунов.

Полезные советы: Fiber-Mart предлагает бронированные оптоволоконные кабели по низким ценам, подходящим для вашего бюджета. Если у вас есть вопросы, обращайтесь в нашу службу поддержки клиентов. Мы являемся надежным поставщиком бронированных оптоволоконных кабелей и другого оборудования для оптоволоконных сетей уже более десяти лет. Ознакомьтесь с нашим ассортиментом качественных бронированных оптоволоконных кабелей .
