Optischer 1x16-Mini-MEMS-Schalter

Optische MEMS-Schalter 1x16 Mini verpackter Mems-Schalter

Der bidirektionale faseroptische 1x16 MEMS-Schalter von Fiber-Mart, der auf der Technologie mikroelektromechanischer Systeme (MEMS) basiert, ist ein kompakter optischer Schalter, der optische Kanäle verbindet, indem er 1 eingehendes optisches Signal in 16 ausgewählte Ausgangsfasern umleitet. Der Schaltzustand ist aufgrund seines einzigartigen Designs sehr stabil gegenüber Umgebungsschwankungen wie Temperatur und Vibration. Dieses neuartige Design reduziert den Verpackungsbedarf erheblich und vereinfacht die Ansteuerelektronik, indem es eine beispiellos hohe Stabilität sowie unübertroffen niedrige Kosten bietet.

Fiber-Mart bietet die kostengünstigsten optischen MEMS-Hochleistungsschalter. Die MEMS-Technologie bietet einen extrem niedrigen Stromverbrauch, eine hohe Haltbarkeit (> 1x10^9 Zyklen), keine Haftreibung und eine hohe Stoß- und Vibrationsfestigkeit. Die lasergeschweißte Baugruppe gewährleistet Wiederholbarkeit und Robustheit bei Feldanwendungen. Unsere MEMS-Schalter werden vor dem Versand intern getestet, um sicherzustellen, dass sie in einwandfreiem physischen und funktionsfähigen Zustand ankommen. Die aktuellen Konfigurationen umfassen 1x4-, 1x8- und 1x16-Konfigurationen für Singlemode- oder Multimode-Fasern, die entweder in selbsthaltenden oder nicht selbsthaltenden Varianten erhältlich sind.


Merkmale

Hohe Zuverlässigkeit
Niedrige Einfügungsdämpfung
Schnelle Reaktionszeit: ≤ 5 ms
Bequeme Betätigung durch elektrische Impulse 5V/3V
Miniaturgröße
Eigentoleranz gegenüber ESD
Sehr geringer Stromverbrauch
Stabil und wiederholbar im Open-Loop-Betrieb
Erstklassige Stoß- und Vibrationsfestigkeit
Singlemode (Multimode optional erhältlich)


Anwendungen

Kanalblockierung
Konfigurierbares Hinzufügen/Drop
Optische Kanalüberwachung in optischen Netzwerken
Switch & Select Module (Multicast Switches, Switch & Broadcast Applikationen)
Wellenlängenselektive Schalter
Test & Messung
Instrumentierung


Spezifikationen

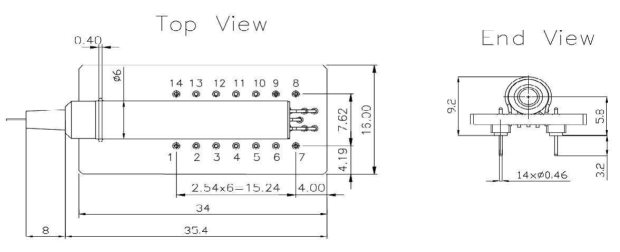

Mechanische Abmessungen (Einheit: mm)


Elektrische Fahranforderungen

Diese Switch-Serie wurde entwickelt, um die anspruchsvollsten optischen Switching-Anwendungen der Carrier-Klasse und im Außenbereich zu erfüllen.
Zusammen mit einer Steuerelektronik kann der Schalter über digitale Schnittstellen gesteuert werden. Fiber-Mart bietet optional auch externe TTL- und externe IIC-Schnittstellen an – wenden Sie sich bitte unter [email protected] an den Vertrieb von Fiber-Mart.


* DP: Antriebsimpulsspannung


Aufmerksamkeit! Außerhalb dieses Bereichs kann das Gerät beschädigt werden.


Bestellinformationen: MSW-1×16-A-B-C-D-E

Zum Beispiel: MSW-1x16-M6-13-S-15-FP


Fragebogen für Custom Parts:

Alle diese Anpassungsinformationen gehen bitte nach oben, um die Option zur Auswahl zu finden. Wenn Sie weitere spezielle Anforderungen haben, wenden Sie sich bitte an [email protected].

A. Welchen Fasertyp verwenden Sie? (Singlemode oder Multimode)
B. Welche Wellenlängen verwenden Sie? (Angabe in Nanometer)
C. Ummantelung in welcher Größe? (250 Mikrometer Außendurchmesser Acrylatbeschichtung; 900 Mikrometer Außendurchmesser Hytrel-Mantel)
D. Wie lang sollten die Fasern sein? (Faserlänge in Metern, 1 Meter ist Standard)
E. Welche Art von Anschlüssen benötigen Sie? (Anschlusscodes für jeden Port, Eingangs- und Ausgangsverbindungen)
