Ein Glasfaserpigtail ist ein Glasfaserkabel mit einem Stecker an einem Ende und freiliegendem Ende. Glasfaserpigtails werden üblicherweise für die Feldkonfektionierung verwendet, wofür ein Fusionsspleißgerät erforderlich ist. Im Vergleich zu vor Ort installierten Schnellkonfektionierungs- und Polierverbindungen sparen vorkonfektionierte Glasfaserpigtails mit Steckern nicht nur Zeit, sondern bieten auch höhere Leistung und Zuverlässigkeit.

Was ist ein Glasfaser-Pigtail?

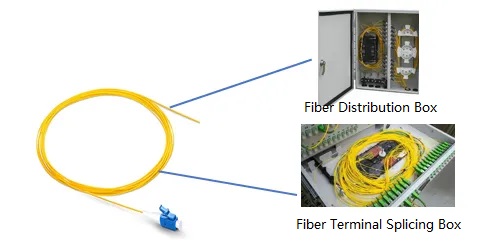

Ein Glasfaserpigtail ist ein kurzes, meist dicht gepuffertes Glasfaserkabel mit einem werkseitig installierten Stecker an einem Ende und einer nicht terminierten Glasfaser am anderen Ende. Die Steckerseite kann somit an das Gerät angeschlossen werden, während das andere Ende entweder durch Schmelzspleißen oder durch mechanisches Spleißen verbunden wird. Glasfaserpigtails werden zum Verbinden von Glasfaserkabeln durch Schmelzspleißen oder mechanisches Spleißen verwendet. Hochwertige Pigtails in Kombination mit geeigneten Schmelzspleißtechniken bieten die beste Leistung für den Glasfaserkabelabschluss. Glasfaserpigtails finden sich häufig in Glasfasermanagementgeräten wie ODFs (Optical Distribution Frames), Glasfaser-Anschlusskästen und Patchpanels.

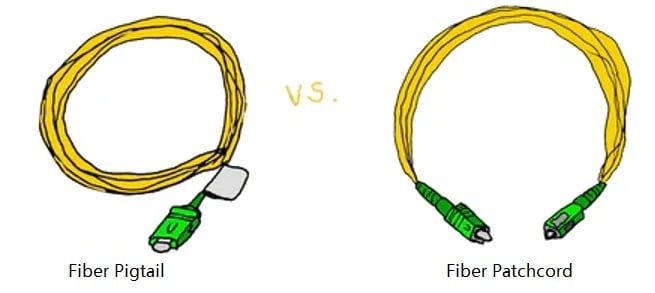

Was ist der Unterschied zwischen Glasfaser-Pigtails und Glasfaser-Patchkabeln?

Nur ein Ende des Glasfaser-Pigtails wird in den Glasfaserstecker eingesteckt, das andere Ende ist leer. Glasfaser-Patchkabel werden an beiden Enden mit Glasfasersteckern verbunden. Patchkabelfasern sind üblicherweise ummantelt; Glasfaser-Pigtails hingegen sind in der Regel nicht ummantelt, da sie im Glasfaser-Spleißverschluss verschmolzen und geschützt sind. Zusätzlich kann die Patchkabelfaser in zwei Abschnitte geteilt werden, um zwei Pigtails zu bilden. Manche Installateure bevorzugen dies, um sich das Testen der Pigtails vor Ort zu ersparen – sie können einfach die Leistung des Glasfaser-Patchkabels testen und es anschließend in zwei Abschnitte teilen, um zwei Glasfaser-Pigtails zu bilden.

Arten von Glasfaser-Pigtails

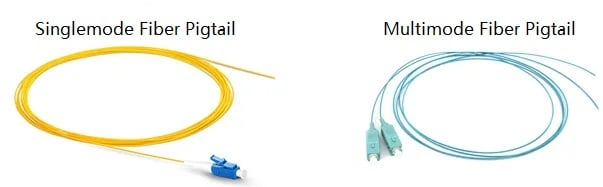

1. Je nach Fasertyp werden Glasfaserpigtails in Multimode- und Singlemode-Glasfasern unterteilt. Multimodepigtails bestehen aus 62,5/125 μm oder 50/125 μm Bulk-Multimode-Glasfasern und sind mit einem Multimode-Stecker abgeschlossen. Genauer gesagt lassen sie sich in OM1-, OM2-, OM3-, OM4- und OM5-Pigtails unterteilen . Singlemodepigtails bestehen aus 9/125 μm OS1- oder OS2-Bulk-Singlemode-Glasfasern und sind mit Singlemode-Steckern abgeschlossen.

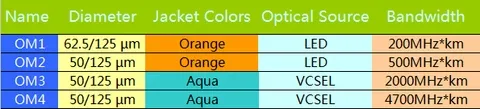

Liste der Multimode-Fasertypen

Größenliste der Faserkern-Mantelpuffer

Im Allgemeinen verwenden 99 % der Singlemode-Anwendungen Pigtails, aber auch viele Multimode-Anwendungen verwenden Pigtails.

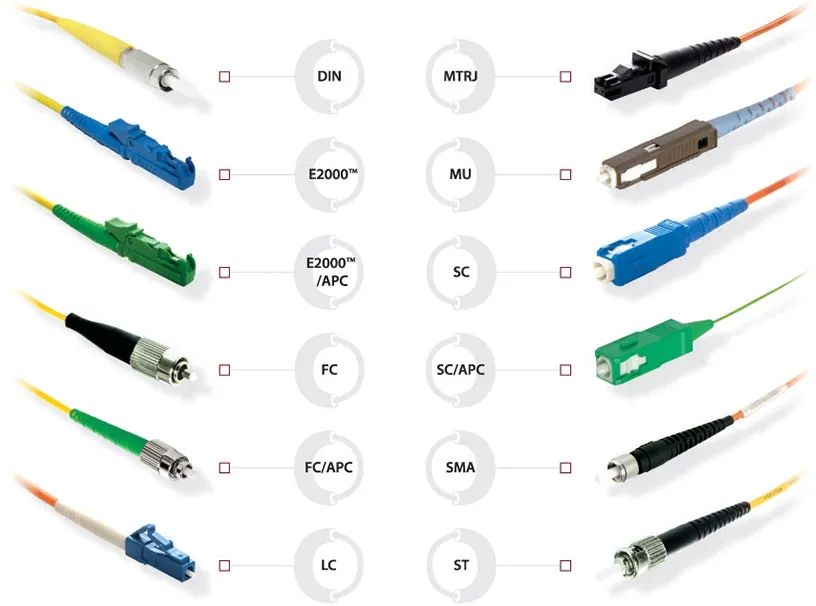

2. Je nach Art der Glasfaserstecker gibt es viele Arten von Glasfaser-Pigtail-Steckern, z. B. LC-Pigtail , SC -Pigtail, ST-Pigtail, FC-Pigtail, MT-RJ-Pigtail, E2000-Pigtail usw. Die Pigtail-Schnittstelle kann in drei Typen unterteilt werden: FC, SC und LC. Die beiden Enden sind: FC-FC, SC-SC, LC-LC, FC-SC, FC-LC und SC-LC – insgesamt sechs Arten von Glasfaser-Patchkabeln.

3. Je nach Poliertyp der Steckerendfläche kann in PC-, UPC- und APC-Glasfaserpigtails unterteilt werden.

PC-Glasfaser-Pigtails
PC ist die Abkürzung für „Physical Contact Connector“. PC-Glasfaser-Pigtails werden mit polierten Kontaktsteckern hergestellt. Die meisten Multimode-Pigtails verwenden polierte PC-Stecker und werden häufig in Telekommunikations- und Datensystemen eingesetzt.

UPC-Glasfaser-Pigtails
UPC steht für „Ultra Physical Contact“. Im Gegensatz zu PC-Glasfaser-Pigtails werden diese Pigtails mit UPC-Steckern hergestellt, die den physischen Kontakt verbessern, wodurch weniger Luftspalte entstehen und der optische Verlust (ORL) weiter reduziert wird. Dies ist die häufigste Art der Politur bei Singlemode- und Multimode-Pigtails.

APC-Glasfaser-Pigtails
APC steht für „Angled Physical Contact“ (abgewinkelter physikalischer Kontakt). Sie wurden entwickelt, um Rückreflexionen weiter zu reduzieren. Die Ferrulen-Endflächen dieser Steckverbinder sind in einem Winkel von 8 Grad poliert. APC-Glasfaser-Pigtails werden häufig in CATV-, FTTx- und anderen WDM-Systemen eingesetzt.

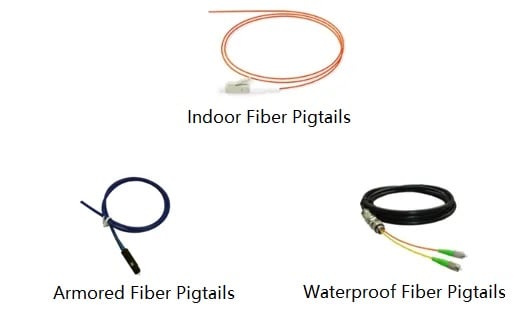

4. Entsprechend der Klassifizierung der Anwendungsszenarien und der unterschiedlichen Anwendungsumgebungen werden Glasfaser-Pigtails in herkömmliche Indoor-Pigtails, gepanzerte Pigtails und wasserdichte Pigtails unterteilt. Der gängigste Typ herkömmlicher Indoor-Pigtails ist der herkömmliche Indoor-Pigtail, der ohne zusätzlichen Schutz aus einer blanken Faser besteht. Er ist kostengünstig, weist einen kleineren Biegeradius auf und lässt sich leicht verlegen. Wie der Name schon sagt, sind diese Pigtails nur für den Innenbereich und nicht für raue Umgebungen geeignet. Gepanzerte Pigtails: Gepanzerte Pigtails sind mit einem Edelstahlrohr im Gehäuse ausgestattet, um Schäden durch Ratten, Bauarbeiten und das Gewicht anderer Kabel zu verhindern. Der wasserdichte Glasfaser-Pigtail verwendet einen robusten Glasfaserstecker und ist mit einer wasserdichten, edelstahlverstärkten Vorrichtung und einem gepanzerten PE-Außenmantel ausgestattet. Dadurch wird das optische Kabel vor Verdrehen, Quetschen und Rattenbissen geschützt. Wasserdichte Glasfaser-Pigtails eignen sich für raue Außenumgebungen wie Funktürme und militärische Anwendungen.

5. Klassifiziert nach der Anzahl der Glasfasern, hat der häufigste Glasfaser-Pigtail eine Glasfaser, beispielsweise besteht ein Simplex- LC-Stecker -Pigtail aus einer blanken Glasfaser und einem terminierten LC-Stecker.

In einigen Fällen sind jedoch die Faseranzahlen 2, 4, 6, 8, 12, 24, 48 und 72 verfügbar. Der 12-Faser-Pigtail ist in Glasfasernetzen am weitesten verbreitet. Jeder Faser-Pigtail sollte gemäß dem Industriestandard TIA-EIA-598-A farbcodiert sein.

6. Nach Faserkonstruktion: Entsprechend der Struktur der Glasfaserkabel können wir sie in Mehrfaser-Bündelpigtails, Mehrfaser-Robin-Pigtails, 0,9-mm-Pigtails und 2,0/3,0-mm-Pigtails einteilen.

Farbcode für Glasfaser-Pigtails

Der Glasfaser-Industriestandard TIA-EIA-598-A definiert die Farbcodierung zur Identifizierung einzelner Fasern innerhalb eines Glasfaserkabelrohrs. Glasfaser-Pigtails folgen zur Identifizierung dem Farbcodierungsschema des Industriestandards TIA-EIA_598-A. Hier sind die Farben und Positionen, die sie repräsentieren.

Vorteile der Verwendung von Glasfaser-Pigtails

Die Verwendung von Glasfaser-Pigtails bietet viele Vorteile, darunter:

Einfache Installation : Die Pigtails sind leicht zu installieren und ermöglichen den schnellen und einfachen Anschluss von Geräten.

Vielseitigkeit : Pigtails sind in verschiedenen Steckertypen und Längen für ein breites Anwendungsspektrum erhältlich.

Langlebigkeit : Das Pigtail besteht aus hochwertigen Materialien und hält auch rauen Umgebungen stand.

Kosteneffizienz : Glasfaser-Pigtails bieten eine kostengünstige Möglichkeit, Geräte anzuschließen und die Netzabdeckung zu erweitern.
