Arten von Glasfaser-Steckverbindern

Die Verwendung von Glasfasersteckverbindern war traditionell das größte Problem bei Glasfasersystemen. Während Glasfasersteckverbinder früher unhandlich und nicht einfach zu verwenden waren, haben die Hersteller von Steckverbindern die Steckverbinder stark standardisiert und vereinfacht. Dadurch können Benutzer bei der täglichen Wartung von Glasfasersystemen praktische Steckverbinder verwenden. Außerdem wird Wert darauf gelegt, die Glasfasersteckverbinder richtig zu pflegen und zu handhaben.

Um mehr über Glasfaseranschlüsse zu erfahren, sollten Sie diesen Artikel von Fibermart lesen.

Was ist ein Glasfaseranschluss?

Ein Glasfaserverbinder oder Glasfaserverbinder ist eine abnehmbare Verbindung zwischen Glasfaser und Glasfaseranschlussgerät. Er besteht darin, die Glasfaser an zwei Oberflächen präzise anzukoppeln, damit die optische Energieausgabe des Glasfaserkopplers an der empfangenden Glasfaser maximiert wird und die Auswirkungen auf das System aufgrund der optischen Verbindung minimiert werden. Dies ist die Grundanforderung eines Glasfaserverbinders. In gewissem Maße beeinflusst der Glasfaserverbinder auch die Zuverlässigkeit der Glasfaserübertragung und die Leistung des Systems.

Hauptmerkmale von Glasfaser-Steckverbindern

Aufbau von Glasfaser-Steckverbindern

Die Verbindung von Glasfaser zu Glasfaser kann durch eine Verbindung, eine permanente Verbindung oder einen Stecker erfolgen und unterscheidet sich vom Stecker darin, dass er getrennt und wieder verbunden werden kann. Glasfaser-Steckertypen sind so vielfältig wie die Anwendungen, für die sie entwickelt wurden. Verschiedene Steckertypen haben unterschiedliche Eigenschaften, unterschiedliche Vor- und Nachteile und unterschiedliche Leistungsparameter. Aber alle Stecker haben die gleichen vier Grundkomponenten.

Ferrule: Die Faser wird in einem langen, dünnen Zylinder, der Ferrule, installiert, die als Faserausrichtungsmechanismus fungiert. Die Ferrule ist in der Mitte mit einem Durchmesser durchbohrt, der etwas größer ist als der Durchmesser der Faserummantelung. Das Ende der Faser befindet sich am Ende der Ferrule. Ferrulen bestehen normalerweise aus Metall oder Keramik, können aber auch aus Kunststoff bestehen.

Steckerkörper: Der Körper, auch Steckergehäuse genannt, hält die Ferrule. Er besteht normalerweise aus Metall oder Kunststoff und enthält ein oder mehrere zusammengesetzte Teile, die die Faser an ihrem Platz halten. Die Details dieser Steckerkörperbaugruppen variieren je nach Stecker, aber das Schweißen und/oder Crimpen wird üblicherweise verwendet, um Verstärkungselemente und Kabelmäntel am Steckerkörper zu befestigen. Die Ferrule ragt über den Steckerkörper hinaus und gleitet in das Kupplungsgerät.

Kabel: Das Kabel ist am Steckergehäuse befestigt. Es dient als Eintrittspunkt für die Faser. Oft wird über der Verbindung zwischen Kabel und Steckergehäuse eine Zugentlastungsmanschette angebracht, die der Verbindung zusätzliche Festigkeit verleiht.

Kupplungsvorrichtung: Die meisten Glasfasersteckverbinder verwenden nicht die für elektronische Steckverbinder übliche Stecker-Buchsen-Konfiguration. Stattdessen wird eine Kupplungsvorrichtung wie eine Ausrichtungshülse verwendet, um die Steckverbinder zu verbinden. Ähnliche Vorrichtungen können in Glasfasersendern und -empfängern installiert sein, damit diese Geräte über einen Steckverbinder verbunden werden können. Diese Vorrichtungen werden auch als Durchführungs-Schottadapter bezeichnet.

Arten von Glasfaser-Steckverbindern

Gemäß den verschiedenen Klassifizierungsmethoden können Glasfasersteckverbinder in verschiedene Typen unterteilt werden. Gemäß den verschiedenen Übertragungsmedien können Glasfasersteckverbinder in Singlemode- und Multimode-Glasfasersteckverbinder unterteilt werden. Gemäß den verschiedenen Strukturen können Glasfasersteckverbinder in verschiedene Typen wie ST, SC, FC, LC, MT-RJ, MPO/MTP, MU, DIN, E2000, SMA, BICONIC, D4 usw. unterteilt werden. Gemäß der Stiftendfläche des Steckers können sie in PC, UPC und APC unterteilt werden. Gemäß der Anzahl der Glasfaserkerne können Glasfasersteckverbinder in Singlecore- und Multicore-Glasfasersteckverbinder unterteilt werden. Insgesamt wurden etwa 100 Glasfasersteckverbinder auf den Markt gebracht, aber nur einige wenige repräsentieren den Großteil des Marktes. Hier ist eine Übersicht über die Steckverbinder, die in der Branche führend waren.

ST-Stecker : ST ist wahrscheinlich immer noch der beliebteste Stecker für Multimode-Netzwerke und wird häufig im optischen Verteilerrahmen (ODF) verwendet, wie in den meisten Gebäuden und auf dem Campus. Er hat einen Bajonettverschluss und eine lange, zylindrische 2,5-mm-Keramik- (normalerweise) oder Polymerferrule zur Aufnahme der Faser. Die meisten Ferrulen sind aus Keramik, einige jedoch aus Metall oder Kunststoff. ST-Stecker haben ein Metallgehäuse und sind vernickelt. Sie können schnell und einfach in ein Glasfaserkabel eingesteckt und daraus entfernt werden. Sie haben Keramikferrulen und sind für 500 Steckzyklen ausgelegt. Aus Designsicht wird empfohlen, eine Verlustspanne von 0,5 dB oder die Herstellerempfehlung für ST-Stecker zu verwenden.

SC-Stecker : Dies ist ein Glasfaserstecker, der von NTT aus Japan entwickelt wurde. SC ist ein Snap-In-Stecker mit einer 2,5-mm-Ferrule, der aufgrund seiner hervorragenden Leistung weit verbreitet ist. Sein Gehäuse ist rechteckig, der Stifttyp und die Struktur der Kupplungshülsengröße entsprechen denen eines PC- oder APC-Modells. Die Endfläche des Stifts wird mit einer Schleifmethode für PC- oder APC-Modelle verwendet. Die Befestigung erfolgt über den Steckerstiftbolzentyp, der nicht gedreht werden muss. Der SC-Stecker rastet mit einer einfachen Push-Pull-Bewegung ein. SC-Stecker ermöglichen eine genaue Ausrichtung über ihre Keramikferrulen. Typische passende SC-Stecker sind für 1000 Steckzyklen ausgelegt. SC-Stecker zeichnen sich durch einen niedrigen Preis, geringe Welligkeitsverluste, hohe Druckfestigkeit und hohe Installationsdichte aus.

FC-Stecker : Der FC-Stecker wurde ursprünglich von NTT, Japan, entwickelt. FC ist die Abkürzung für FERRULE CONNECTOR. Er verwendet ebenfalls eine 2,5-mm-Ferrule, deren äußere Verstärkung durch eine Metallhülse erfolgt und die Befestigung durch eine Spannschraube erfolgt. FC-Stecker ermöglichen eine äußerst präzise Positionierung des Glasfaserkabels in Bezug auf den optischen Quellenemitter des Senders und den optischen Detektor des Empfängers. FC-Stecker verfügen über eine positionierbare Kerbe und eine Gewindebuchse. FC-Stecker bestehen aus einem Metallgehäuse und sind vernickelt. Sie haben Keramikferrulen und sind für 500 Steckzyklen ausgelegt. Diese Art von Stecker ist einfach aufgebaut und bequem zu bedienen.

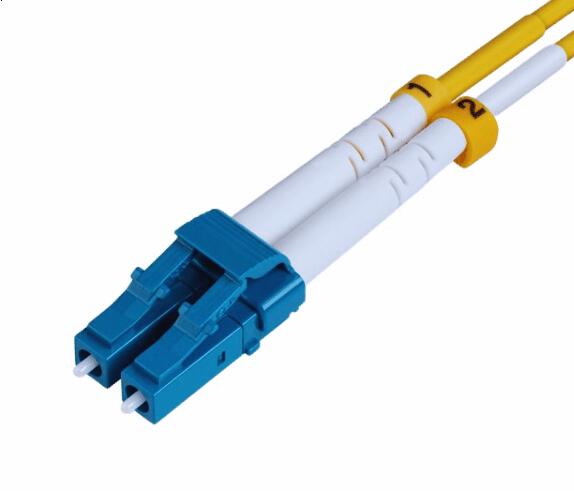

LC-Stecker : Der LC-Stecker ist ein bekannter BELL-Stecker, der vom Forschungsinstitut entwickelt wurde. Er verwendet einen benutzerfreundlichen Verriegelungsmechanismus für modulare Buchsen (RJ). Die Größe der Stifte und Hülsen entspricht den üblichen SC- und FC-Steckern, die halbe Größe beträgt 1,25 mm. Dadurch kann die Dichte des Glasfasersteckers im Glasfaserverteilerrahmen verbessert werden. Ansonsten handelt es sich um einen Standardstecker mit Keramikhülse, der sich leicht mit jedem Klebstoff anschließen lässt. Der LC-Stecker zeichnet sich durch gute Leistung aus und wird sehr gerne für den Singlemode verwendet.

MT-RJ-Stecker : MT-RJ ist ein Duplex-Stecker, der mit Singlemode- und Multimode-Glasfaserkabeln verwendet wird. Er verwendet Stifte zur Ausrichtung und ist in einer männlichen und einer weiblichen Ausführung erhältlich. MT-RJ-Stecker sind mit einem Kunststoffgehäuse ausgestattet und sorgen mit ihren Metallführungsstiften und Kunststoffhülsen für eine genaue Ausrichtung. MT-RJ-Stecker sind für 1000 Steckzyklen ausgelegt. Der typische Einfügungsverlust für passende MT-RJ-Stecker beträgt 0,25 dB für SMF und 0,35 dB für MMF.

MPO/MTP-Stecker : Der MPO-Stecker ist das Branchen-Akronym für „Multi-fiber Push On“ und verfügt über einen Push-On-Einsteck-Entriegelungsmechanismus, der konsistente und wiederholbare Verbindungen ermöglicht und mit 4, 8, 12 oder 24 Fasern erhältlich ist. MTP® ist eine Marke von US Conec für MPO-Stecker. Der MTP/MPO ist ein Stecker, der speziell für ein Multifaser-Flachbandkabel hergestellt wird. Die MTP/MPO-Singlemode-Stecker haben eine abgewinkelte Ferrule, die eine minimale Rückreflexion ermöglicht, während die Ferrule des Multimode-Steckers normalerweise flach ist. Das Flachbandkabel ist flach und trägt seinen Namen aufgrund seiner flachen bandähnlichen Struktur, in der die Fasern nebeneinander in einer Ummantelung untergebracht sind.

MU-Stecker : Der MU-Stecker sieht aus wie ein Miniatur-SC mit einer 1,25-mm-Ferrule, mit einem einfachen Push-Pull-Design und einem kompakten Miniaturgehäuse. Er wird für kompakte Mehrfach-Lichtwellenleiter-Stecker und selbsthaltende Mechanismen für Backplane-Anwendungen verwendet. Die Stecker bestehen aus Kunststoffgehäusen. MU-Stecker sind die optischen Stecker, die miniaturisiert wurden und deren Dichte und Leistung verbessert wurden.

DIN-Stecker : DIN ist eine Abkürzung für Deutsches Institut für Normung, eine deutsche Normungsorganisation der Fertigungsindustrie. DIN-Stecker umfassen mehrere Kabeltypen, die in eine Schnittstelle eingesteckt werden, um Geräte zu verbinden. Sie sind rund und haben kreisförmig angeordnete Stifte. Normalerweise hat ein normalgroßer DIN-Stecker drei bis 14 Stifte mit einem Durchmesser von 13,2 Millimetern. Dieser Steckertyp wird häufig für PC-Tastaturen, MIDI-Instrumente und andere Spezialgeräte verwendet.

E2000-Stecker : Der E2000-Glasfaserstecker verfügt über einen Push-Pull-Kupplungsmechanismus mit automatischem Metallverschluss im Stecker als Staub- und Laserstrahlschutz. Einteiliges Design für einfache und schnelle Konfektionierung, verwendet für Anwendungen mit hoher Sicherheit und hoher Leistung. E2000-Stecker verfügbar für Singlemode PC, APC und Multimode PC. Der E2000-Stecker ist einer der wenigen Glasfaserstecker mit einem federbelasteten Verschluss, der die Ferrule vollständig vor Staub und Kratzern schützt. Der Verschluss schließt automatisch, wenn der Stecker gelöst wird, und sperrt so Verunreinigungen aus, die später zu Netzwerkausfällen führen könnten, und schließt potenziell schädliche Laserstrahlen ein.
