11dB Gain 1310nm Semiconductor Optical Amplifier

Semiconductor Optical Amplifier 11dB Gain 1310nm

Design of SOA optical fiber amplifier for signal amplification with 1310 wavelength band, the transparent transmission protocol,

suitable for high speed signal amplification (10Gbps) etc.. The stability SOA Pump optical laser and unique ATC (automatic temperature control)

 and APC (automatic power control) circuit are employed in it as the key component to ensure the high stability and reliability of output power.

Features

• Input power: -20~+6dBm
• Typical input power:-3dBm
• High-performance dual-pluggable power supply: 110V/220V mixed with 48V
• Complete network management interface: Ethernet, RS-485, RS-232 interface
• Support Telnet and SNMP Network management
• High Precise AGC and APC Circuit: Typical power control accuracy is ±0.05dB
• High Precise ATC Circuit: Typical temperature control accuracy is ＜±0.1℃
• High stability and reliability: MTBF＞150000 hours
• All performance compatible with BellcoreGR-1312-CORE request
• Intelligent Temperature Control System:using a dedicated Temperature control chip which make cooling and power loss reduce 30% thancompetitors

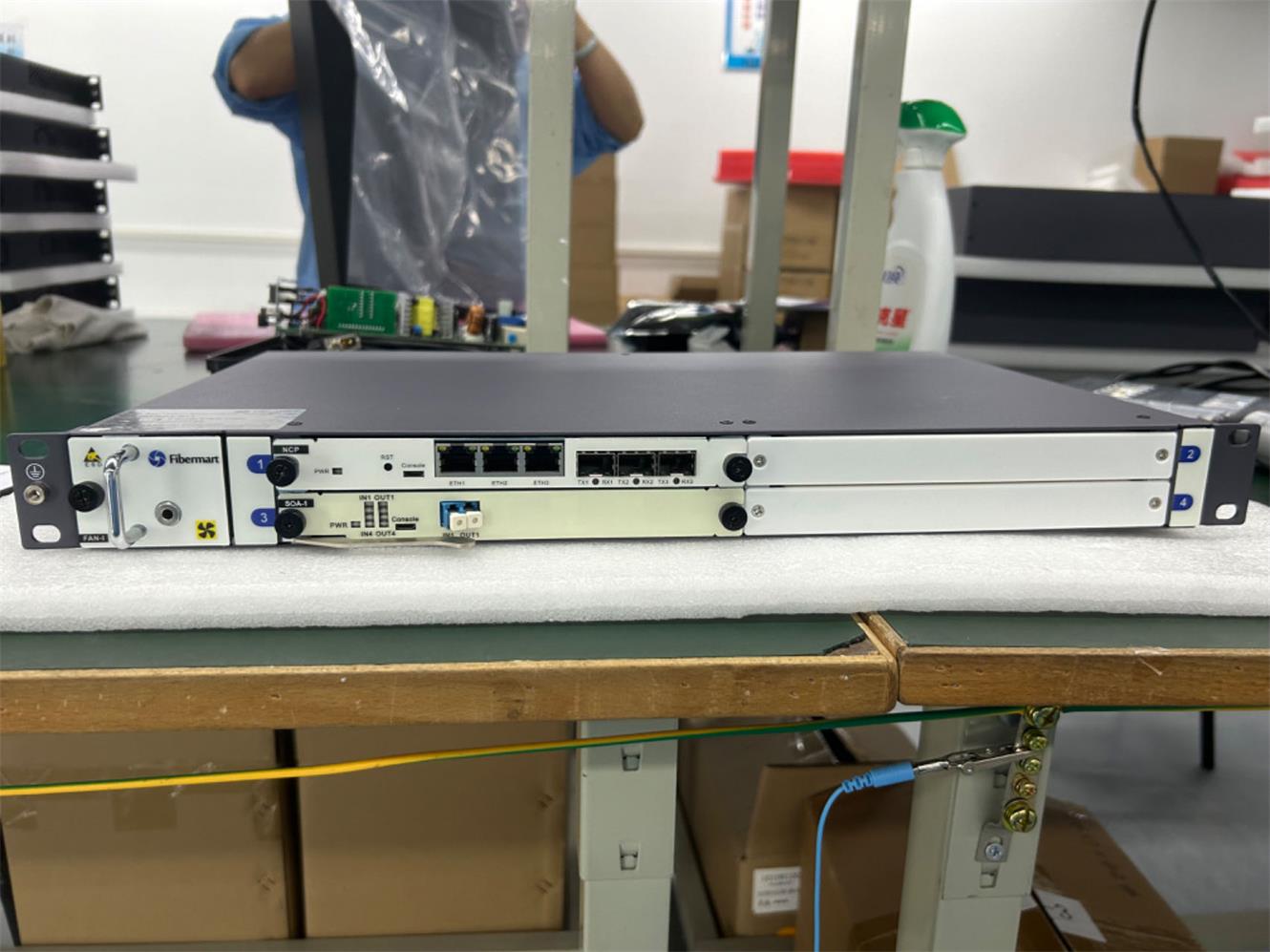

Mechanical Structure

1U 483*236*44 mm

Specification

Environmental Performance

Electrical Characteristics
